Nunha plataforma petrolífera offshore no Mar do Norte, unha liña de gas de alta presión funciona a 350 bar e 120 °C. As bridas que conectan as seccións de tubos están seladasJuntas de junta anularfabricado en aceiro inoxidable SS316L. Estas xuntas deben soportar non só a presión e temperatura extremas do fluído do proceso, senón tamén o ataque implacable da neblina salina, a humidade e o movemento constante do mar. Un fallo da xunta aquí non é un inconveniente menor; é un evento catastrófico que pode provocar incendios, explosións, desastres ambientais e perdas de vidas. A elección do material da xunta é, polo tanto, unha das decisións máis críticas na enxeñaría offshore. SS316L emerxeu como o material preferido para as xuntas de xuntas de anel nestes ambientes porque ofrece unha combinación única de resistencia á corrosión, resistencia mecánica e estabilidade térmica que ningún outro material pode igualar a un custo comparable.
As xuntas de xunta de anel son selos metálicos que se usan en aplicacións de alta presión e alta temperatura. Están deseñados para encaixar nunha ranura especialmente mecanizada na cara da brida, creando un selo metal a metal cando as bridas están atornilladas. A acción de selado depende da deformación do material da xunta na ranura, o que crea unha xunta estanca e a proba de fugas. O material da xunta determina a súa capacidade para soportar as tensións corrosivas e mecánicas da aplicación. SS316L, unha versión con baixo contido de carbono do aceiro inoxidable 316 estándar, é especialmente axeitado para ambientes mariños e offshore debido á súa excelente resistencia ás picaduras de cloruro e á corrosión por fendas. ÁsNingbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica leva máis de 15 anos fabricando xuntas de xuntas de anel de SS316L e outras aliaxes de alto rendemento, e melloramos os nosos procesos de produción e selección de materiais para satisfacer os requisitos máis esixentes da industria offshore.
O medio mariño é un dos ambientes naturais máis corrosivos da Terra. A auga do mar contén aproximadamente un 3,5% de sales disoltas, principalmente cloruro de sodio, xunto con cantidades máis pequenas de sales de magnesio, calcio e potasio. Estes sales fan da auga do mar un excelente electrólito, que acelera os procesos de corrosión electroquímica. Para os compoñentes metálicos, a combinación de ións cloruro, osíxeno disolto e humidade crea un ataque implacable que pode provocar que incluso os materiais de alta calidade se degraden co paso do tempo. Nas aplicacións offshore, os retos son aínda maiores. A atmosfera está saturada de niebla salina, as temperaturas oscilan entre a calor tropical e o frío ártico e as tensións mecánicas son intensas. A táboa seguinte resume os principais desafíos da corrosión en ambientes mariños e mariños.
| Desafío da corrosión | Descrición | Impacto nas xuntas |
| Pitting de cloruro | Ataque localizado por ións cloruro | Pinhos e degradación superficial |
| Corrosión por fendas | Ataque en zonas estancadas | Degradación nas superficies de selado |
| Corrosión galvánica | Metais diferentes en contacto | Corrosión acelerada de metal menos nobre |
| Fisuras por corrosión por tensión | Corrosión baixo tensión de tracción | Rachadura e falla súbita |
| Erosión Corrosión | Fluxo de fluído a alta velocidade | Eliminación mecánica de óxido protector |
As consecuencias da corrosión nas xuntas de junta anular son graves. Unha xunta corroída pode perder a súa forza de selado, provocando fugas. Unha xunta rachada pode fallar catastróficamente. Nunha plataforma de petróleo ou gas en alta mar, unha fuga de xunta pode liberar hidrocarburos inflamables, creando risco de incendio ou explosión. Nunha canalización mariña, unha fuga pode causar contaminación ambiental. Nunha planta desalinizadora, unha fuga pode comprometer a calidade da auga. Polo tanto, a selección dun material resistente á corrosión como SS316L non é só unha preferencia de calidade; é un imperativo de seguridade. A nosa fábrica de Kaxite ten unha ampla experiencia no fornecemento de xuntas de junta anular para aplicacións mariñas e offshore, e entendemos a importancia crítica da selección de materiais nestes ambientes.
Ao seleccionar un material para xuntas de xunta de anel en ambientes mariños e offshore, os enxeñeiros deben escoller entre unha variedade de opcións, incluíndo aceiro ao carbono, aceiro inoxidable, aceiro inoxidable dúplex e aliaxes exóticas como Inconel e Monel. Cada material ten a súa propia combinación de resistencia á corrosión, resistencia mecánica e custo. SS316L adoita ser a opción preferida porque ofrece o mellor equilibrio entre rendemento e custo para moitas aplicacións mariñas. Para entender por que, é útil comparar SS316L con outros materiais comúns. A táboa seguinte ofrece unha comparación das principais propiedades destes materiais.
| Material | Resistencia á corrosión en auga de mar | Resistencia mecánica | Custo | Aplicación típica |
| Aceiro carbono | Deficiente (require revestimento) | Alto | Baixo | Aplicacións secas e non críticas |
| SS304 | Moderado (picaduras en cloruros) | Alto | Baixo | Uso xeral, ambientes suaves |
| SS316L | Excelente (resiste ás picaduras de cloruro) | Alto | Medio | Procesamento químico marino, offshore |
| Dúplex SS | Excelente | Moi Alto | Alto | Mariño de alta presión e alta temperatura |
| Inconel 625 | Excelente | Moi Alto | Moi Alto | Ambientes extremos, gas ácido |
| Monel 400 | Excelente | Alto | Alto | Tuberías de auga de mar, intercambiadores de calor |
A principal vantaxe de SS316L sobre SS304 é o seu contido en molibdeno. SS316L contén 2-3% de molibdeno, o que mellora significativamente a súa resistencia á corrosión por picaduras e fendas en ambientes que conteñen cloruro. SS304, que non contén molibdeno, é susceptible de picarse na auga do mar, especialmente nas zonas estancadas onde se poden concentrar cloruros. O aceiro inoxidable dúplex ofrece unha maior resistencia e resistencia á corrosión, pero é máis caro e máis difícil de mecanizar. Inconel e Monel ofrecen os niveis máis altos de resistencia á corrosión, pero o seu custo pode ser prohibitivo para moitas aplicacións. SS316L ofrece a mellor combinación de resistencia á corrosión, resistencia mecánica e custo para a maioría das aplicacións de xuntas de juntas mariñas e offshore.
A "L" en SS316L significa "baixo carbono". O estándar SS316 ten un contido máximo de carbono do 0,08%, mentres que o SS316L ten un contido máximo de carbono do 0,03%. Esta diferenza pode parecer pequena, pero ten un impacto significativo no rendemento do material en aplicacións de soldadura e de alta temperatura. Cando os aceiros inoxidables austeníticos como SS316 se quentan a temperaturas entre 425 °C e 815 °C, fórmanse precipitados de carburo de cromo nos límites dos grans. Este proceso coñécese como sensibilización. A formación de carburos de cromo esgota as áreas circundantes de cromo, reducindo a súa resistencia á corrosión. Nun ambiente mariño, as áreas sensibilizadas son moi susceptibles á corrosión intergranular. Ao reducir o contido de carbono, SS316L minimiza a formación de carburos de cromo, facéndoo resistente á sensibilización e á corrosión intergranular.
O baixo contido de carbono do SS316L tamén mellora a súa soldabilidade. Cando se solda SS316, a zona afectada pola calor pode sensibilizarse se o contido de carbono é demasiado alto. SS316L pódese soldar sen tratamento térmico posterior á soldadura na maioría das aplicacións, porque o baixo contido de carbono evita a sensibilización. Isto é especialmente importante para as xuntas de xuntas anulares, que poden fabricarse mediante soldadura ou mecanizado. A seguinte táboa resume as principais propiedades químicas e mecánicas do SS316L.
| Propiedade | Especificación |
| Carbono (C) máx | 0,03 % |
| Cromo (Cr) | 16 - 18 % |
| Níquel (Ni) | 10 - 14 % |
| Molibdeno (Mo) | 2 - 3 % |
| Manganeso (Mn) máx | 2,0 % |
| Silicio (Si) máx | 0,75 % |
| Fósforo (P) máx | 0,045 % |
| Xofre (S) máx | 0,030 % |
| Resistencia á tracción | 485 - 690 MPa |
| Rendemento (compensación do 0,2%) | 170 - 310 MPa |
| Alongamento | 40% mín |
| Dureza (Rockwell B) | 95 máx |
En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica usa só material certificado SS316L de provedores respetables. Verificamos a composición química e as propiedades mecánicas de cada lote de material que recibimos. Tamén realizamos probas de corrosión intergranular nas nosas xuntas acabadas para asegurarnos de que cumpren os requisitos da práctica ASTM A262 E. Este rigoroso control de calidade garante que as nosas xuntas de xuntas de anel ofrecen un rendemento fiable nos ambientes mariños e offshore máis esixentes.
O rendemento dunha xunta de anel depende non só do material senón tamén da súa xeometría. A xunta está deseñada para encaixar nunha ranura da cara da brida. Cando as bridas están atornilladas, a xunta comprime e o seu material defórmase para encher a ranura e crear un selo. A forma da xunta e da ranura determinan o mecanismo de selado. Existen varios perfís estándar de juntas de anel, cada un coas súas propias características. Os máis comúns son os tipos R, RX e BX. O tipo R é un anel ovalado ou octogonal que se usa en aplicacións estándar. O tipo RX é un anel oval modificado que se usa en aplicacións de maior presión. O tipo BX é un anel hexagonal que se usa en aplicacións de alta presión e alta temperatura. A seguinte táboa resume as principais características destes perfís.
| Perfil | Forma | Clasificación de presión | Aplicación típica |
| R | Oval ou octogonal | Ata 10.000 psi | Uso xeral, pozos |
| RX | Oval modificado | Ata 15.000 psi | Maior presión, servizo agre |

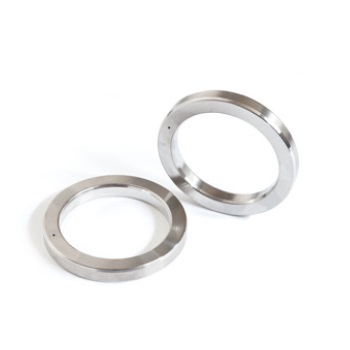

| BX | Hexagonal | Ata 20.000 psi | Alta presión, alta temperatura |
A elección do perfil depende da presión, da temperatura e da natureza do fluído que se sela. O tipo R é o máis común e é axeitado para unha ampla gama de aplicacións. O tipo RX úsase en aplicacións de maior presión e ten unha xeometría lixeiramente diferente que mellora o rendemento de selado. O tipo BX utilízase nas aplicacións máis esixentes e está deseñado para proporcionar un selado fiable a presións de ata 20.000 psi. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica fabrica xuntas de xunta de anel en todos estes perfís, nunha variedade de tamaños para axustarse ás especificacións estándar das bridas.
A seguinte táboa ofrece as principais especificacións de rendemento das nosas xuntas de anel SS316L. Estas especificacións baséanse en probas estándar e ofrécense como referencia para enxeñeiros e especialistas en adquisicións.
| Parámetro | Especificación | Estándar de proba |
| Material | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Dureza | ≤ 160 HBW | ASTM E10 |
| Resistencia á tracción | ≥ 485 MPa | ASTM E8 |
| Resistencia de rendemento | ≥ 170 MPa | ASTM E8 |
| Alongamento | ≥ 40 % | ASTM E8 |
| Corrosión intergranular | Pase | ASTM A262 Práctica E |
| Temperatura máxima de funcionamento | 800°C (continuo) | — |
| Presión máxima de operación | 20.000 psi (depende do perfil) | — |
| Acabado superficial | Ra 1,6 µm máx | — |
| Tamaños estándar | Perfís R, RX, BX segundo API 6A | API 6A |
Na nosa fábrica, fabricamos xuntas de anel para cumprir estas especificacións e moito máis. Tamén podemos producir xuntas personalizadas para aplicacións especiais. O noso proceso de control de calidade inclúe inspección dimensional, certificación de materiais e probas de rendemento. Ofrecemos un certificado de conformidade con cada pedido, que documenta a composición do material, as propiedades mecánicas e os resultados das probas. Este nivel de documentación é esencial para aplicacións offshore, onde a trazabilidade e a garantía de calidade son fundamentais.
Pregunta 1: Cal é a diferenza entre as xuntas de anel SS316 e SS316L?
Resposta: a principal diferenza é o contido de carbono. SS316 ten un contido máximo de carbono do 0,08%, mentres que SS316L ten un contido máximo de carbono do 0,03%. O menor contido de carbono do SS316L faino resistente á sensibilización e á corrosión intergranular, que é importante en aplicacións soldadas e de alta temperatura. Para ambientes mariños e offshore, SS316L é xeralmente preferido pola súa resistencia á corrosión superior.
Pregunta 2: Pódense usar as xuntas de anel SS316L no servizo de gas ácido?
Resposta: SS316L non se recomenda para o servizo de gas ácido (ambientes que conteñan H2S) porque é susceptible á fisuración por tensión de sulfuro. Para as aplicacións de gas ácido, normalmente é necesario un material máis duro como o Inconel 625 ou un aceiro inoxidable dúplex. A selección do material da xunta debe basearse na composición e condicións específicas do fluído do proceso. O noso equipo técnico pode aconsellar sobre o mellor material para a súa aplicación.
Pregunta 3: Cal é a temperatura máxima que poden soportar as xuntas de unión de anel SS316L?
Resposta: As xuntas de anel SS316L poden soportar temperaturas de operación continuas de ata 800 °C. Non obstante, a temperaturas superiores a 425 °C, o material pode ser susceptible de sensibilización se non se estabiliza adecuadamente. Para aplicacións a altas temperaturas, é importante verificar que o material foi axeitadamente tratado térmicamente e probado para a resistencia á corrosión intergranular. A nosa fábrica ofrece certificación de probas de corrosión intergranular para todas as xuntas de alta temperatura.
Pregunta 4: Como selecciono o perfil correcto de xunta de anel para a miña aplicación?
Resposta: a selección do perfil depende da presión, temperatura e natureza do fluído. O tipo R é axeitado para aplicacións de propósito xeral ata 10.000 psi. O tipo RX úsase para presións máis altas de ata 15.000 psi. O tipo BX úsase para as aplicacións máis esixentes ata 20.000 psi. A especificación da brida tamén ditará o perfil requirido. O noso equipo técnico pode axudarche a seleccionar o perfil correcto para a túa aplicación específica.
Pregunta 5: Que documentación se proporciona coas xuntas de junta anular SS316L?
Resposta: proporcionamos un certificado de conformidade con cada pedido, que documenta a composición do material, as propiedades mecánicas e os resultados das probas. Isto inclúe a análise química, os resultados das probas de tracción, os resultados das probas de dureza e os resultados das probas de corrosión intergranular. Tamén facilitamos informes de inspección dimensional e un certificado de trazabilidade do material. Esta documentación é esencial para a garantía de calidade e o cumprimento da normativa en aplicacións mariñas e offshore.
As xuntas de anel SS316L son a opción ideal para aplicacións mariñas e offshore porque ofrecen unha combinación única de resistencia á corrosión, resistencia mecánica e estabilidade térmica. O contido de molibdeno do SS316L proporciona unha excelente resistencia á corrosión por picaduras de cloruro e fendas, mentres que o baixo contido de carbono evita a sensibilización e a corrosión intergranular. O material pódese mecanizar nunha variedade de perfís para cumprir os requisitos de presión e temperatura da aplicación. E pódese certificar para cumprir os estándares de calidade máis estritos. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica ten a experiencia e os equipos para fabricar xuntas de anel SS316L que cumpren os requisitos máis esixentes da industria offshore.
Se estás deseñando unha nova plataforma offshore ou mantendo unha existente, invitámosche a contactar co noso equipo técnico para discutir os teus requisitos de xuntas. Podemos proporcionar especificacións detalladas do produto, certificacións de materiais e soporte de aplicacións. O noso compromiso coa calidade e a satisfacción do cliente convertéronos nun socio de confianza para solucións de selado en todo o mundo.
Contacte hoxe con Ningbo Kaxite Sealing Materials Co., Ltdpara discutir os seus requisitos de xunta de anel e descubrir como as nosas xuntas SS316L poden afrontar os retos das súas aplicacións mariñas e offshore.
