Na industria petroquímica, unha fuga dunha soa brida nun hidrocraqueador de alta presión pode provocar unha parada de emerxencia que custa máis de 500.000 dólares por día en produción perdida. Nunha central eléctrica, unha fuga de vapor na brida de entrada dunha turbina pode forzar unha parada forzada que dura varios días. Estes non son eventos raros. Son a consecuencia directa dos fallos de selado e representan unha das fontes máis importantes de mantemento non planificado e perda de produción na industria pesada. O compoñente no centro deste desafío é a xunta. E entre as xuntas, un deseño demostrou ser excepcionalmente eficaz para evitar estes costosos fallos: a xunta de xunta de anel.
A xunta de xunta de anel é un elemento de selado metálico que se usa en aplicacións de alta presión e alta temperatura onde a fiabilidade non é negociable. A diferenza das xuntas brandas, que dependen da compresibilidade para crear un selado, a xunta de junta anular crea un selado a través dun contacto preciso de metal a metal entre a xunta e a ranura das caras das bridas. Este deseño proporciona un selo que é resistente á explosión, altamente resistente ao ciclo térmico e capaz de soportar presións que destruirían outros tipos de xuntas. O resultado é unha redución dramática do mantemento non planificado e da perda de produción. Neste artigo explicarase como o consegue a xunta de junta anular, examinando o seu deseño, materiais, instalación e rendemento nos ambientes industriais máis esixentes. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica está a fabricarJuntas de junta anulardurante máis de dúas décadas, e vimos de primeira man como a xunta correcta pode transformar a fiabilidade dunha planta.
Unha xunta de xunta de anel é un anel de selado de metal sólido que está mecanizado a dimensións precisas e deseñado para encaixar nunha ranura correspondente mecanizada nas caras das bridas. A xunta é normalmente oval ou octogonal en sección transversal, e está dispoñible nunha gama de tamaños estándar definidos pola API 6A e ASME B16.20. Cando se apertan os parafusos da brida, a xunta comprime entre as dúas caras da ranura. O metal defórmase lixeiramente, creando un selado axustado de contacto coa liña. Isto é fundamentalmente diferente dunha xunta branda, que depende da compresibilidade do material para cubrir as imperfeccións da superficie da brida. A xunta de xunta de anel depende da xeometría precisa da ranura e da xunta para crear un selado robusto e fiable.
A principal vantaxe da xunta de junta anular é a súa resistencia á explosión. Nunha xunta branda, o elemento de selado está confinado entre as caras das bridas, pero non está bloqueado mecánicamente no seu lugar. Se a presión interna supera a forza de compresión dos parafusos, a xunta pódese expulsar da xunta, un fenómeno coñecido como explosión. Este é un fallo catastrófico que libera o fluído do proceso e pode causar lesións ou a morte. A xunta do anel non pode explotar porque está atrapada mecánicamente na ranura. O suco actúa como un recipiente de contención e a xunta está comprimida dentro dela. Aínda que se perda a carga do parafuso, a xunta permanece no seu lugar, mantendo un selado. Esta é unha característica de seguridade crítica en aplicacións de alta presión.
A seguinte táboa compara as características de deseño e as características de rendemento das xuntas de xuntas de anel e das xuntas brandas.
| Característica | Junta de anel | Junta blanda (folla) |
| Mecanismo de selado | Liña de contacto metal a metal | Compresión de material brando |
| Resistencia ao Explosión | Excelente (atrapado mecánicamente) | Pobre (pódese extruir) |
| Clasificación de presión | Ata 10.000 psi (690 bar) | Ata 1.000 psi (69 bar) |
| Clasificación de temperatura | Ata 1.000 °C (dependendo do material) | Ata 500 °C (dependendo do material) |
| Reutilizabilidade | Non recomendado | Non recomendado |
| Aplicacións típicas | Pozos, canalizacións, refinerías, centrais eléctricas | Tubería industrial xeral, sistemas de baixa presión |
O deseño da xunta de anel está estandarizado para garantir a intercambiabilidade. Os estilos máis comúns son o tipo R (oval ou octogonal), o tipo RX (para presións máis altas) e o tipo BX (para presións extremadamente altas). Cada estilo ten unha xeometría de suco e unha clasificación de presión específicas. ÁsNingbo Kaxite Sealing Materials Co., Ltd., fabricamos os tres estilos nunha variedade de materiais para satisfacer os requisitos de diferentes aplicacións.
O selo de metal a metal dunha xunta de xunta de anel é a clave da súa capacidade para evitar a explosión e as fugas. Cando se apertan os parafusos da brida, a xunta comprime contra as caras da ranura. O contacto inicial é un contacto de liña: a superficie curva da xunta atópase coa superficie plana da ranura. A medida que aumenta a carga do parafuso, o metal na liña de contacto defórmase plásticamente, creando unha área de contacto máis ampla. Esta deformación está limitada a unha rexión moi pequena e crea un selo que é á vez estanco e resistente. O selo é estanco porque o contacto metal con metal elimina os ocos microscópicos que permitirían a fuga do fluído. É resistente porque a deformación elástica da xunta e da brida permite que a unión acomode pequenos movementos sen perder o contacto.
A xeometría do suco é fundamental para o rendemento do selado. O suco está mecanizado a un ángulo preciso (normalmente 23 ° para xuntas tipo R) e unha profundidade. Cando a xunta está comprimida, a acción de encaixe da ranura forza o material da xunta a estar en contacto estreito coas caras da rañura. Isto crea un selo que se fai máis axustado a medida que aumenta a presión. Isto coñécese como un selo energizado por presión. Canto maior sexa a presión interna, máis se forza a xunta contra as caras da ranura e máis axustarase o selo. Isto é o contrario dunha xunta branda, que pode ser forzada a saír da articulación por alta presión. A seguinte táboa mostra a relación entre a presión interna e a forza de selado dunha xunta de xunta de anel.
| Presión interna (bar) | Forza de selado (N/mm) | Estrés de contacto (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
O selo energizado por presión é o que fai que a xunta de unión do anel sexa tan eficaz para evitar a explosión. Aínda que a carga do parafuso se reduza debido á expansión térmica ou á relaxación, a presión interna continúa energizando o selado. Esta é unha característica de seguridade crítica en aplicacións de alta presión. Na nosa fábrica, probamos cada lote de xuntas de junta anular para verificar o seu rendemento de selado a presión. Usamos un banco de proba hidráulico que aplica presión interna a unha brida de proba e mide a taxa de fugas. As nosas xuntas conseguen constantemente taxas de fuga moi por debaixo dos límites permitidos da API 6A e ASME B16.20.
O material do que está feita unha xunta de junta anular determina a súa capacidade para soportar as condicións corrosivas e térmicas da aplicación. Unha xunta feita co material incorrecto fallará prematuramente, o que provocará un mantemento non planificado e unha perda de produción. Os materiais máis comúns para as xuntas de anel son o ferro brando, o aceiro con baixo contido de carbono, o aceiro inoxidable (304, 316, 321) e as aliaxes exóticas como Inconel, Monel e Hastelloy. Cada material ten un rango específico de temperatura e resistencia á corrosión. A selección do material debe basearse no fluído do proceso, a temperatura de funcionamento e a vida útil requirida.
O ferro brando é o material máis económico e é axeitado para aplicacións non corrosivas a baixa temperatura. O aceiro de baixo carbono úsase para aplicacións un pouco máis esixentes. O aceiro inoxidable 304 e 316 son os cabalos de batalla da industria, que ofrecen unha boa resistencia á corrosión e resistencia ás altas temperaturas. O aceiro inoxidable 321 está estabilizado con titanio para evitar a corrosión intergranular a altas temperaturas. Inconel e Monel empréganse nos ambientes máis agresivos, como os que conteñen cloruros ou vapor de alta temperatura. A táboa seguinte ofrece unha guía sobre os límites de temperatura e corrosión dos materiais comúns de xuntas de anel.
| Material | Máx. Temperatura (°C) | Resistencia á corrosión | Aplicacións típicas |
| Ferro brando | 400 | Pobre | Servizos de baixa presión, non corrosivos |
| Aceiro de baixo carbono | 500 | Feira | Tubería industrial xeral |
| Aceiro inoxidable 304 | 700 | Ben | A maioría dos servizos de refinaría e petroquímica |
| Aceiro inoxidable 316 | 800 | Moi ben | Ambientes corrosivos, vapor de alta temperatura |
| Aceiro inoxidable 321 | 900 | Moi ben | Aplicacións de alta temperatura |
| Inconel 625 | 1.000 | Excelente | Temperatura extrema, altamente corrosivo |
| Monel 400 | 800 | Excelente | Ambientes que conteñen cloruro |
A selección do material correcto é unha decisión de enxeñería crítica. Unha xunta que non sexa resistente ao fluído do proceso corroerase, perdendo a súa capacidade de selado e potencialmente contaminando o proceso. Unha xunta que non estea clasificada para a temperatura de funcionamento suavizarase ou arrastrarase, perdendo a súa precarga e permitindo fugas. En Kaxite, traballamos en estreita colaboración cos nosos clientes para seleccionar o material óptimo para cada aplicación. Mantemos unha base de datos completa de compatibilidade de materiais e podemos proporcionar recomendacións específicas en función das condicións do proceso. Este servizo é unha das formas en que axudamos aos nosos clientes a reducir o mantemento non planificado e a perda de produción.
A xunta de anel máis duradeira do mundo fallará se non se instala correctamente. A instalación é un factor crítico na fiabilidade do selo. Os erros de instalación máis habituais son: reutilizar unha xunta xa comprimida, danar a xunta durante a súa manipulación, non limpar a ranura e aplicar un par de torsión desigual dos parafusos. Cada un destes erros pode levar a un fallo prematuro. A instalación correcta é un proceso sistemático que debe seguirse coidadosamente.
O primeiro paso é inspeccionar a xunta e a ranura. A xunta debe estar libre de defectos como arañazos, abolladuras ou corrosión. O suco debe estar limpo, seco e libre de residuos ou material de xuntas antigo. Calquera dano no suco transferirase á xunta, impedindo un selado adecuado. O segundo paso é instalar a xunta na ranura. A xunta debe manipularse con coidado para evitar danos. Debe colocarse na ranura e comprobar que está asentado correctamente. O terceiro paso é aliñar as bridas. As bridas deben ser paralelas e aliñadas dentro das tolerancias especificadas. O desalineamento provocará unha carga desigual da xunta e pode provocar fugas.
O cuarto paso é apretar os parafusos. Isto debe facerse en estrela ou en cruz, en varias pasadas, para garantir unha carga uniforme. O par final do parafuso debe estar de acordo coas especificacións do fabricante da brida. O uso dunha chave dinamométrica calibrada é esencial. A seguinte táboa ofrece un resumo dos pasos da instalación e os puntos clave a comprobar.
| Paso | Acción | Comprobación de chaves |
| 1 | Inspeccione a xunta e a ranura | Sen defectos, limpo e seco |
| 2 | Instale a xunta na ranura | Sentado correctamente |
| 3 | Aliñar as bridas | Paralelo e centrado |
| 4 | Aperte os parafusos en forma de estrela | Múltiples pasadas, mesmo par |
| 5 | Comprobación final de par | Segundo especificación |
Na nosa fábrica, fornecemos instrucións de instalación detalladas con cada xunta de anel que enviamos. Tamén ofrecemos formación in situ para os nosos clientes. O noso equipo técnico está dispoñible para axudar con calquera dúbida de instalación. Seguindo estes procedementos, os nosos clientes poden asegurarse de que as xuntas de xunta de anel ofrecen a fiabilidade a longo prazo que é esencial para reducir o mantemento non planificado e as perdas de produción.
O custo total de propiedade (TCO) dunha xunta de anel inclúe o prezo de compra inicial, o custo de instalación, o custo de mantemento e o custo da falla. Aínda que o prezo de compra inicial dunha xunta de xunta de anel é maior que o dunha xunta branda, o TCO adoita ser menor porque a xunta de anel dura máis e falla con menos frecuencia. Unha única falla dunha xunta branda pode custar centos de miles de dólares en produción perdida, mentres que unha xunta de anel pode evitar esa falla. A táboa seguinte ofrece unha comparación do TCO dunha xunta de junta anular e unha xunta branda durante un período de 10 anos.
| Compoñente de custo | Junta de anel | Junta blanda |
| Prezo de compra inicial (por unidade) | $50 | 10 $ |
| Número de substitucións (10 anos) | 2 | 6 |
| Custo total de compra | 100 $ | 60 $ |
| Man de obra de instalación (10 anos) | $200 | $600 |
| Custo do fallo (10 anos) | 0 $ | $50.000 |
| Custo total de propiedade | $300 | 50.660 dólares |
A táboa mostra que o TCO da xunta de anel é significativamente inferior ao da xunta branda, a pesar do maior prezo de compra inicial. O aforro procede da redución do número de substitucións, da menor man de obra de instalación e da eliminación dos custos de fallos. Este é o argumento económico para usar xuntas de junta anular en aplicacións de alta presión e alta temperatura. O custo dunha única falla supera con moito o custo da xunta en si. En Ningbo Kaxite Sealing Materials Co., Ltd., axudamos aos nosos clientes a calcular o TCO das súas solucións de selado. Cremos que a xunta de anel é a solución máis rendible para aplicacións esixentes.
Pregunta 1: Pódese reutilizar unha xunta de anel despois de comprimila?
Resposta: Non, non se debe reutilizar unha xunta de xunta de anel. Unha vez comprimida a xunta, sufriu deformación plástica e endureceuse. A súa reutilización non proporcionará un selo fiable. A xunta debe substituírse cada vez que se abra a brida. Esta é unha práctica de seguridade crítica. En Ningbo Kaxite Sealing Materials Co., Ltd., recomendamos aos nosos clientes que manteñan un inventario adecuado de xuntas de reposto para garantir que non teñan a tentación de reutilizar unha xunta en caso de emerxencia.
Pregunta 2: Como selecciono o material correcto para unha xunta de xunta de anel?
Resposta: A selección do material depende do fluído do proceso, da temperatura de funcionamento e da resistencia á corrosión necesaria. Para aplicacións a baixa temperatura e non corrosivas, é suficiente o ferro brando ou o aceiro baixo en carbono. Para a maioría das aplicacións de refinerías e petroquímicas, recoméndase o aceiro inoxidable 304 ou 316. Para aplicacións a altas temperaturas ou altamente corrosivas, poden ser necesarias aliaxes exóticas como Inconel ou Monel. O noso equipo técnico pode proporcionar recomendacións específicas en función das condicións do seu proceso.
Pregunta 3: Cal é a diferenza entre unha xunta de anel tipo R, RX e BX?

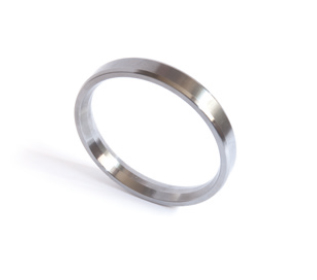

Resposta: O tipo R é a xunta estándar oval ou octogonal utilizada na maioría das aplicacións. O tipo RX ten unha xeometría modificada que proporciona un selado máis eficaz a presións máis altas. O tipo BX está deseñado para presións extremadamente altas e ten un deseño energizado por presión. Cada tipo ten unha xeometría de suco e unha clasificación de presión específicas. A nosa fábrica fabrica os tres tipos, e podemos axudarche a seleccionar o correcto para a túa aplicación.
Pregunta 4: Como podo saber se unha xunta de xunta de anel foi danada?
Resposta: unha xunta de anel danada pode ter arañazos, abolladuras ou corrosión visibles. Tamén pode estar deformado fóra de redondo ou ter unha sección transversal aplanada. Se hai algún destes signos, non se debe usar a xunta. Mesmo un pequeno defecto pode impedir que a xunta se sele correctamente. Inspeccione sempre a xunta coidadosamente antes da instalación.
Pregunta 5: Cal é a clasificación de presión máxima dunha xunta de junta anular?
Resposta: A clasificación de presión máxima dunha xunta de junta anular depende do tipo e do material. As xuntas tipo R normalmente teñen unha clasificación de 5.000 psi (345 bar). As xuntas tipo RX están clasificadas para 10.000 psi (690 bar). As xuntas tipo BX teñen unha clasificación de 15.000 psi (1.034 bar) ou superior. A clasificación de presión real tamén depende da clasificación da brida e da carga do parafuso. A nosa fábrica pode proporcionar clasificacións de presión específicas para cada tipo de xunta e material.
A junta de anel é un compoñente crítico no esforzo por reducir o mantemento non planificado e a perda de produción en sistemas industriais de alta presión. O seu selado metal a metal, o seu deseño energizado por presión e a súa resistencia á explosión fan que sexa a solución de selado máis fiable para aplicacións esixentes. Seleccionando o material correcto, instalando a xunta correctamente e seguindo un programa de mantemento preventivo, os operadores da planta poden eliminar practicamente os fallos relacionados coa xunta. O resultado é un maior tempo de actividade, menores custos de mantemento e un ambiente de traballo máis seguro.
En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica leva máis de dúas décadas a fabricar xuntas de anel. Ofrecemos unha gama completa de xuntas estándar e personalizadas nunha variedade de materiais. O noso equipo técnico está dispoñible para axudar na selección de materiais, formación de instalación e análise de fallos. Comprometémonos a axudar aos nosos clientes a acadar os máis altos niveis de fiabilidade e seguridade nas súas operacións.
Contacte hoxe con Ningbo Kaxite Sealing Materials Co., Ltdpara obter máis información sobre as nosas xuntas de anel e como poden reducir o mantemento non planificado e a perda de produción.
