No amplo e variado panorama do selado industrial, poucos produtos demostraron o poder de permanencia da xunta de xunta de anel de ferro brando. Aínda que as aliaxes exóticas, os polímeros avanzados e os materiais compostos xurdiron ao longo das décadas, a xunta de anel de ferro brando segue sendo unha solución ideal para enxeñeiros e profesionais de mantemento de innumerables industrias. A súa popularidade continuada non é unha cuestión de inercia ou falta de innovación; é un testemuño dunha combinación única de propiedades que o fan excepcionalmente axeitado para unha ampla gama de aplicacións industriais xerais.
O atractivo duradeiro da xunta de xunta de anel de ferro brando reside na súa sinxeleza e eficacia. OJunta de anelé un elemento de selado metálico, normalmente octogonal ou ovalado de sección transversal, deseñado para ser usado en conexións con bridas con ranuras coincidentes. Cando se comprime, a xunta do anel de ferro brando defórmase plásticamente, creando un selado axustado metal a metal. Este deseño demostrouse durante máis dun século de uso en servizos de vapor, auga, gas e petróleo. A súa popularidade baséase nunha base de fiabilidade, versatilidade e rendibilidade. Este artigo ofrece unha análise técnica completa da xunta de xunta de anel de ferro brando, examinando as súas propiedades do material, os mecanismos de selado, o rango de aplicación e as razóns polas que segue a ser unha opción preferida para os enxeñeiros en entornos industriais xerais. Tamén trataremos os parámetros técnicos específicos que definen o seu rendemento e os criterios de selección que aseguran a súa aplicación efectiva.

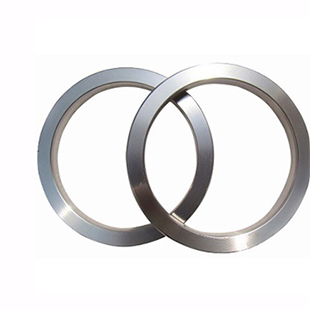

Para entender por que a xunta de anel de ferro brando segue sendo popular, primeiro debemos entender o seu deseño e principio de selado fundamental. A xunta de junta anular é un elemento de selado metálico mecanizado con precisión, normalmente presenta unha sección transversal octogonal ou oval. Utilízase en conxunto con bridas que teñen unha ranura coincidente, coñecida como brida de unión anular (brida RTJ). O deseño está estandarizado baixo ASME B16.20 e API 6A, que definen as dimensións, os materiais e os requisitos de proba para as xuntas de xunta de anel.
O mecanismo de selado da xunta do anel baséase no principio da deformación plástica. Cando se apertan os parafusos da brida, a xunta comprímese na ranura da brida. O material de ferro brando, sendo relativamente brando e dúctil, defórmase plásticamente, fluíndo para encher as pequenas irregularidades nas superficies do suco. Esta deformación crea un selado metal a metal altamente eficaz, co material da xunta conforme ao perfil da ranura. O selo resultante é capaz de soportar altas presións e temperaturas. A clave é a suavidade do material de ferro, que permite que se deforme sen rachar, e a dureza do material da brida, que proporciona unha contra-superficie ríxida contra a que se presiona a xunta.
O deseño da xunta de anel ofrece varias vantaxes inherentes. En primeiro lugar, o selo metal a metal proporciona unha taxa de fuga moi baixa, polo que é adecuado para aplicacións nas que a fuga é inaceptable. En segundo lugar, o deseño é altamente resistente á explosión, xa que a xunta está bloqueada mecánicamente na ranura. En terceiro lugar, o deseño é relativamente sinxelo de instalar e manter, con valores de par estándar para o aperte dos parafusos. A xeometría da xunta, xa sexa octogonal ou ovalada, inflúe na distribución da presión de selado. O deseño octogonal proporciona unha liña de selado máis positiva, mentres que o deseño ovalado úsase a miúdo en aplicacións máis antigas ou de menor presión. ÁsNingbo Kaxite Sealing Materials Co., Ltd.,fabricamos xuntas de xunta de anel en deseños octogonais e ovalados, utilizando materiais de ferro brando de alta calidade para garantir un rendemento de selado fiable nunha variedade de aplicacións industriais.
A seguinte táboa resume as principais características de deseño e principios de selado da xunta RTJ de ferro brando.
| Característica | Descrición | Beneficio |
| Forma de xunta | Sección transversal octogonal ou oval | Proporciona unha liña de selado definida; mellora a concentración da forza de selado |
| Material da xunta | Ferro brando (aceiro baixo en carbono, 0,05-0,15 % C) | Permite a deformación plástica para cubrir as irregularidades da superficie; proporciona unha alta eficiencia de selado |
| Mecanismo de selado | Contacto metal a metal mediante deformación plástica | Crea un selado hermético, resistente ao estoupido |
| Ranura da brida | Ranura de unión de anel estándar (ASME B16.20) | Asegura a compatibilidade coas bridas estándar RTJ |
| Carga de parafuso | Aplícase a través de parafusos de brida para comprimir a xunta | Crea a forza de selado; facilita a deformación e o selado |
A sinxeleza do deseño de xuntas de anel, combinada coa súa robusta capacidade de selado, converteuno nunha opción fiable durante décadas. O seu uso continuado é unha proba da eficacia desta solución de enxeñería, que foi perfeccionada a través de anos de aplicación práctica. O material de ferro brando, coas súas propiedades específicas do material, é fundamental para este éxito.
As propiedades do material do ferro brando son a clave da súa eficacia como material de xunta de xunta de anel. O termo "ferro brando" neste contexto refírese a un aceiro baixo en carbono, normalmente cun contido de carbono de 0,05% a 0,15%. Este baixo contido en carbono confire ao material a súa suavidade e ductilidade características. As propiedades específicas que o fan apto para xuntas de junta anular son a súa baixa dureza, alta ductilidade, resistencia á tracción moderada e boa resistencia á corrosión.
O ferro brando caracterízase pola súa baixa dureza, normalmente no rango de 90-120 na escala de dureza Brinell (HB). Esta suavidade permite que a xunta se deforme plásticamente baixo a carga do parafuso aplicada, o que lle permite axustarse á superficie da ranura da brida e crear un selado estanco. A ductilidade do material garante que se deforme sen rachar nin fracturarse. A resistencia á tracción do ferro brando é moderada, normalmente oscilando entre 350 e 450 MPa. Isto proporciona resistencia suficiente para resistir as forzas de extrusión que poden ocorrer durante a operación a alta presión. A súa resistencia á corrosión é xeralmente adecuada para a maioría dos fluídos industriais, aínda que non é apta para ambientes altamente corrosivos.
No contexto das xuntas de junta anular, as propiedades específicas do material defínense por normas, como ASME B16.20. A norma especifica a composición e dureza aceptables para as xuntas de ferro brando, garantindo que o material sexa consistente e fiable. O material debe estar libre de defectos como laminacións, fendas ou inclusións que poidan comprometer o selado. En Kaxite, procuramos e inspeccionamos coidadosamente os nosos materiais de ferro brando para asegurarnos de que cumpran os estritos requisitos destas normas. Os nosos procesos de control de calidade inclúen probas de dureza, probas de tracción e inspección visual para verificar que o material é axeitado para a súa aplicación.
A seguinte táboa resume as principais propiedades dos materiais do ferro brando que se usan nas xuntas de juntas anulares.
| Propiedade | Valor típico | Significado |
| Contido de carbono | 0,05 - 0,15 % | Determina a suavidade e a ductilidade |
| Dureza (Brinell HB) | 90-120 | Permite a deformación plástica; garante a selabilidade |
| Resistencia de rendemento | 200 - 280 MPa | Tensión mínima necesaria para a deformación |
| Resistencia á tracción | 350 - 450 MPa | Resiste a extrusión e mantén a integridade estrutural |
| Alongamento | 25 - 35 % | Indica ductilidade; capacidade de deformarse sen rachar |
| Resistencia á corrosión | Moderado | Adecuado para aplicacións industriais xerais |
A selección de ferro brando como material de xunta é unha opción de enxeñaría deliberada. A súa combinación de propiedades -suavidade, ductilidade e resistencia moderada- fai que sexa un material de selado eficaz para unha ampla gama de aplicacións industriais xerais. A capacidade do material para axustarse á superficie da ranura é fundamental para a súa eficacia e a súa resistencia á extrusión garante que o selo permaneza intacto baixo presión. Este equilibrio de propiedades demostrouse eficaz durante moitas décadas de uso, polo que é unha opción fiable e de confianza.
O rendemento das xuntas de anel de ferro brando en aplicacións industriais xerais caracterízase por varios atributos clave. Estes inclúen fiabilidade de selado, resistencia á presión e temperatura, facilidade de instalación e compatibilidade cunha ampla gama de fluídos. Estas características de rendemento son as razóns principais polas que a xunta segue sendo popular entre enxeñeiros e profesionais de mantemento.
A fiabilidade do selado é sen dúbida a característica de rendemento máis importante. A capacidade da xunta de ferro brando para deformarse plásticamente e axustarse á ranura da brida crea un selado altamente eficaz. Este selo é resistente á explosión, mesmo en condicións de alta presión, e é capaz de manter unha baixa taxa de fuga durante períodos prolongados. O selo metal a metal tamén é robusto e resistente á fatiga, polo que é adecuado para aplicacións con ciclos térmicos. O propio material de ferro brando é resistente ao ataque químico de moitos fluídos industriais comúns.
Outra característica clave de rendemento é a súa resistencia á presión e á temperatura. As xuntas de anel de ferro brando pódense usar a presións de ata 2500 psi e temperaturas de ata 550 °C (1000 °F), dependendo da aplicación. Este amplo rango de funcionamento fainos axeitados para un amplo espectro de servizos industriais. A forza e resistencia do material á fluencia son fundamentais para manter o selado a temperaturas e presións elevadas. A capacidade da xunta para manter a súa integridade nestas condicións é esencial para a fiabilidade a longo prazo.
A facilidade de instalación é outro factor que contribúe á súa popularidade. A xunta de unión do anel é relativamente sinxela de instalar, con valores de par estándar para o aperte dos parafusos. A xunta insírese na ranura da brida, e os parafusos están axustados ao par especificado. O proceso de instalación é sinxelo e non require ferramentas ou habilidades especializadas. Esta facilidade de instalación reduce o tempo de traballo e o potencial de erros de instalación.
A compatibilidade cunha ampla gama de fluídos é outra vantaxe fundamental. O ferro brando é compatible cun amplo espectro de fluídos industriais, incluíndo vapor, auga, petróleo, gas natural e moitos produtos químicos. Esta versatilidade fai que sexa unha opción práctica para moitas aplicacións, xa que se pode usar nunha variedade de servizos sen necesidade de diferentes materiais de xunta. Isto é especialmente beneficioso para plantas con múltiples servizos e almacenamento limitado de diferentes tipos de xuntas.
A seguinte táboa resume as principais características de rendemento das xuntas de anel de ferro brando.
| Característica de rendemento | Descrición | Beneficio de aplicación industrial |
| Fiabilidade de selado | A deformación plástica crea un selado metal a metal eficaz | Baixas taxas de fuga, selado fiable |
| Resistencia á presión | Capaz de selar a presións de ata 2500 psi | Adecuado para aplicacións de alta presión |
| Resistencia á temperatura | Capaz de selar a temperaturas de ata 550 °C | Adecuado para aplicacións a altas temperaturas |
| Facilidade de instalación | Instalación sinxela con valores de par estándar | Reduce o tempo de traballo e os posibles erros |
| Compatibilidade con fluídos | Compatible cunha ampla gama de fluídos industriais | Versátil e práctico para moitas aplicacións |
| Durabilidade | Resistente á fatiga e ao ciclo térmico | Longa vida útil e mantemento reducido |
Estas características de rendemento, combinadas coa súa rendibilidade, fan que a xunta de anel de ferro brando sexa unha opción popular para o uso industrial xeral. A súa fiabilidade e versatilidade garanten que seguirá sendo unha solución de confianza para aplicacións de selado no futuro previsible.
A xunta de anel de ferro brando utilízase nunha ampla gama de aplicacións industriais xerais, en moitas industrias diferentes. A súa versatilidade é un factor clave na súa popularidade duradeira. A xunta atópase habitualmente na industria do petróleo e do gas, onde se usa en válvulas, bridas e sistemas de tubaxes. Tamén se emprega na industria petroquímica, en refinerías e en plantas químicas. Na industria de xeración de enerxía, úsase en sistemas de vapor, caldeiras e turbinas. A xunta tamén se usa na industria de tratamento de augas e augas residuais, así como nos sectores da minería e da construción. A súa capacidade de proporcionar un selo fiable nunha gran variedade de servizos é unha gran vantaxe.
No sector do petróleo e do gas, a xunta de anel de ferro brando úsase a miúdo en equipos de cabeza de pozo, árbores de Nadal e liñas de fluxo. A súa capacidade para soportar altas presións e temperaturas faino axeitado para estas aplicacións esixentes. Na industria petroquímica, emprégase en conexións con bridas en plantas de proceso, onde debe selar contra unha ampla gama de produtos químicos e fluídos de proceso. A súa versatilidade significa que se pode usar con unha variedade de materiais e deseños de bridas.
Na industria de xeración de enerxía, a xunta de anel de ferro brando utilízase en sistemas de vapor de alta temperatura, onde a súa capacidade para soportar o ciclo térmico é fundamental. Tamén se utiliza en sistemas de refrixeración de auga e outros servizos auxiliares. A súa fiabilidade e longa vida útil fan que sexa unha solución rendible para estas aplicacións esixentes. Na industria de augas e augas residuais, a xunta emprégase en canalizacións e depuradoras, onde a súa resistencia á corrosión e a súa facilidade de instalación son valiosas.
A seguinte táboa ofrece exemplos das aplicacións específicas das xuntas de xuntas de anel de ferro brando en varias industrias.
| Industria | Aplicacións típicas | Por que Soft Iron RTJ é axeitado |
| Petróleo e Gas | Equipos de cabeza de pozo, válvulas, liñas de caudal, bridas | Alta presión e resistencia á temperatura, selado fiable |
| Petroquímica | Plantas de proceso, reactores, intercambiadores de calor | Versatilidade en resistencia química, capacidade de alta presión |
| Xeración de enerxía | Sistemas de vapor, caldeiras, turbinas, sistemas de refrixeración | Capacidade de alta temperatura, resistencia ao ciclo térmico |
| Auga e Augas Residuais | Canalizacións, depuradoras, estacións de bombeo | Resistencia á corrosión, facilidade de instalación |
| Minería e construción | Tuberías de purín, bridas de equipos | Durabilidade, rendibilidade |
En Ningbo Kaxite Sealing Materials Co., Ltd., fabricamos xuntas de anel de ferro brando para unha ampla gama de industrias. A nosa fábrica está equipada con equipos de mecanizado e inspección de precisión para garantir que as nosas xuntas de anel cumpren os máis altos estándares de calidade. Entendemos que cada industria ten os seus propios requisitos específicos e ofrecemos unha gama de xuntas de xunta de anel para satisfacer estas necesidades. O noso compromiso coa calidade e a fiabilidade convertéronos nun provedor de confianza de moitas empresas industriais líderes. O uso xeneralizado de xuntas de anel de ferro brando nestas diversas industrias é unha proba do seu rendemento e fiabilidade comprobados.
As especificacións técnicas e os parámetros de calidade das xuntas de anel de ferro brando están definidas por varias normas internacionais. O máis importante deles é ASME B16.20, que cobre xuntas metálicas para bridas de tubos. Esta norma especifica as dimensións, os materiais e os requisitos de proba para as xuntas de junta anular. O cumprimento desta norma é esencial para garantir que a xunta é compatible coa brida e proporciona o rendemento de selado necesario. Outras normas relevantes inclúen API 6A (para equipos de cabeza de pozo) e DIN 2696 (estándar europeo).
As principais especificacións técnicas para unha xunta de xunta de anel de ferro brando inclúen as dimensións da xunta, a dureza, o acabado superficial e a composición do material. As dimensións da xunta defínense polo tamaño da brida, a clase de presión e o estilo de xunta (octogonal ou ovalada). As dimensións son controladas con precisión para garantir un axuste adecuado na ranura da brida. A dureza da xunta de ferro brando debe estar dentro dun intervalo especificado para garantir a deformación e o selado axeitados. O acabado superficial da xunta tamén é fundamental para o selado, xa que debe ser o suficientemente liso para proporcionar un bo selado pero cunha rugosidade controlada para facilitar o asento inicial.
A seguinte táboa resume as principais especificacións técnicas e parámetros de calidade para unha xunta de anel de ferro brando típica.
| Parámetro | Especificación | Criterios de aceptación |
| Estándar | ASME B16.20 | Cumprimento das dimensións e materiais estándar |
| Estilo de xunta | Octogonal ou Oval | Especificado polo deseño e aplicación da brida |
| Material | Ferro brando (aceiro baixo en carbono) | 0,05-0,15% Contido de carbono |
| Dureza (Brinell HB) | 90-120 HB | Asegura a correcta deformación e selado |
| Acabado superficial (Ra) | 1,6-3,2 μm | Proporciona unha superficie de selado consistente |
| Dimensións da xunta | Segundo ASME B16.20 | As dimensións precisas garanten un axuste adecuado na ranura da brida |
| Inspección visual | Sen defectos (grietas, laminacións, inclusións) | Asegura a integridade material |
| Certificado de conformidade | Proporcionado con cada pedido | Documenta o cumprimento das especificacións e normas de calidade |
En Ningbo Kaxite Sealing Materials Co., Ltd., inspeccionamos rigorosamente as nosas xuntas de anel de ferro brando para asegurarnos de que cumpren estas especificacións. O noso proceso de control de calidade inclúe a verificación de materiais, probas de dureza, inspección dimensional e inspección visual. Tamén facilitamos un certificado de cumprimento de cada pedido, que documenta a calidade das xuntas. Este compromiso coa calidade garante que as nosas xuntas de junta anular funcionen de forma fiable nas aplicacións industriais máis esixentes.
Pregunta 1: Cal é a diferenza entre xuntas de xuntas octogonais e ovaladas?
Resposta: a principal diferenza entre as xuntas de xunta de anel octogonal e oval é a forma da sección transversal. A xunta octogonal ten unha superficie plana superior e inferior con lados en ángulo, mentres que a xunta oval ten unha sección transversal redondeada. O deseño octogonal proporciona unha liña de selado máis positiva e require unha menor carga de parafuso para o selado, mentres que o deseño ovalado úsase a miúdo en aplicacións máis antigas ou de menor presión. Ambos os deseños están definidos pola ASME B16.20 e úsanse habitualmente en aplicacións industriais. En Ningbo Kaxite Sealing Materials Co., Ltd., fabricamos os dous tipos de xuntas de anel para satisfacer os requisitos específicos dos nosos clientes.
Pregunta 2: Cal é o rango de temperatura e presión das xuntas de xuntas de anel de ferro brando?
Resposta: As xuntas de anel de ferro brando pódense usar a temperaturas de ata 550 °C (1000 °F) e presións de ata 2500 psi, dependendo da aplicación específica e do deseño da brida. Os límites de temperatura e presión están definidos por normas industriais como ASME B16.5 e B16.34. Os límites reais dependen do material empregado e do deseño da brida. Para aplicacións que requiren temperaturas ou presións máis altas, outros materiais como aceiro inoxidable ou materiais de aliaxe poden ser máis apropiados.
Pregunta 3: As xuntas de anel de ferro brando son adecuadas para o seu uso en ambientes corrosivos?
Resposta: As xuntas de anel de ferro brando non se recomendan para ambientes altamente corrosivos, xa que o material é susceptible á corrosión. Para aplicacións que impliquen produtos químicos corrosivos, solucións ácidas ou alcalinas ou auga salgada, prefírese un material máis resistente á corrosión, como o aceiro inoxidable, o Inconel ou o Monel. En Ningbo Kaxite Sealing Materials Co., Ltd., ofrecemos xuntas de junta de anel nunha variedade de materiais para adaptarse a diferentes aplicacións.
Pregunta 4: Como determino o tamaño correcto dunha xunta de xunta de anel para a miña brida?
Resposta: O tamaño correcto dunha xunta de xunta de anel está determinado polo tamaño da brida e a clase de presión, segundo se define en ASME B16.5 ou noutras normas aplicables. O tamaño da xunta identifícase normalmente polo tamaño nominal da tubería (NPS) e a clase de presión (por exemplo, Clase 150, 300, 600, etc.). A xunta tamén debe coincidir co tamaño e forma do suco da brida. Consultar a norma relevante ou as especificacións do fabricante da brida é a forma recomendada para identificar o tamaño correcto.
Pregunta 5: Cal é a vida útil esperada dunha xunta de anel de ferro brando?
Resposta: a vida útil esperada dunha xunta de anel de ferro brando depende das condicións de aplicación, incluíndo a temperatura, a presión e a natureza corrosiva do fluído. En condicións normais de servizo e cunha instalación axeitada, unha xunta de xunta de anel de ferro brando pode proporcionar un servizo fiable durante moitos anos, a miúdo superando a vida útil do propio equipo. A vida útil da xunta adoita estar limitada polos efectos do ciclo térmico e da corrosión, pero cun mantemento adecuado e a inspección periódica, a xunta pódese usar durante períodos prolongados.
A xunta de anel de ferro brando segue a ser unha opción popular para o uso industrial xeral porque ofrece unha combinación única de fiabilidade de selado, versatilidade e rendibilidade. O seu deseño sinxelo pero eficaz, baseado na deformación plástica do material de ferro brando, crea un selado metal a metal fiable que pode soportar altas presións e temperaturas. A compatibilidade da xunta cunha ampla gama de fluídos industriais e a súa facilidade de instalación fan que sexa unha opción práctica para moitas aplicacións. O seu comprobado historial de rendemento fiable converteuno nunha solución de confianza para as industrias de petróleo e gas, petroquímica, xeración de enerxía, tratamento de auga e outras industrias.
As especificacións técnicas e os parámetros de calidade definidos polos estándares da industria garanten a coherencia e fiabilidade das xuntas de xuntas de anel de ferro brando. Ao cumprir estes estándares e manter un rigoroso control de calidade, fabricantes como Ningbo Kaxite Sealing Materials Co., Ltd. garanten que as súas xuntas cumpran os máis altos niveis de rendemento e seguridade. A popularidade duradeira da xunta de anel de ferro brando é unha proba da súa fiabilidade e eficacia, e seguirá sendo unha valiosa solución de selado durante os próximos anos.
Contacte hoxe con Ningbo Kaxite Sealing Materials Co., Ltdpara discutir os seus requisitos de xunta de anel e coñecer como os nosos produtos poden proporcionar un selado fiable para as súas aplicacións industriais.
