En aplicacións industriais de alta temperatura, como as refinerías petroquímicas, as centrais de xeración de enerxía e os intercambiadores de calor, as xuntas estándar adoitan fallar debido á degradación térmica, á relaxación da fluencia ou á perda de resistencia. Non obstante, as xuntas dentadas metálicas están deseñadas especificamente para destacar nestes ambientes esixentes. Pero que os fai tan axeitados para altas temperaturas? A resposta reside no seu deseño exclusivo e selección de materiais. Unha xunta dentada metálica consiste nun núcleo metálico (normalmente de aceiro inoxidable ou unha aliaxe de alto níquel) con estrías concéntricas (ranuras) en ambas as caras e, a miúdo, un material de revestimento suave como grafito ou PTFE aplicado sobre as dentaduras. O núcleo metálico proporciona resistencia mecánica e estabilidade térmica, mentres que as dentaduras concentran a forza de selado nunha banda estreita, creando altas cargas unitarias que acomodan o movemento das bridas e os ciclos térmicos. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica leva máis de 20 anos fabricando xuntas dentadas e validamos o seu rendemento a temperaturas que van desde -200 °C ata 850 °C, dependendo dos materiais empregados.
A idoneidade das xuntas dentadas metálicas para altas temperaturas depende de catro factores fundamentais: o uso de aliaxes metálicas resistentes a altas temperaturas (como o aceiro inoxidable 316L, Inconel 625 ou Hastelloy C276), a aplicación dun material de revestimento térmicamente estable (grafito expandido ou mica), a compresión e recuperación controlada, a compresión e a recuperación mínimas, o deseño do dentado e o desaxuste de gas. materiais de brida. A diferenza das xuntas brandas (por exemplo, goma ou PTFE) que se suavizan, se arrastran ou se oxidan a temperaturas elevadas, o núcleo metálico dunha xunta dentada mantén a súa forma e forza de selado. As dentaduras, cando se comprimen, forman unha serie de liñas de selado axustado que bloquean eficazmente os camiños de fuga, mesmo baixo ciclos térmicos severos. Neste artigo completo, analizaremos a ciencia dos materiais, a xeometría do deseño e as características de rendemento que fabrican o metalxuntas dentadasa opción preferida para o selado a alta temperatura. Tamén proporcionaremos especificacións técnicas detalladas, directrices de aplicación e datos de rendemento do mundo real da ampla experiencia da nosa fábrica.
A base de calquera xunta serrada de alta temperatura é o seu núcleo metálico. A diferenza dos materiais orgánicos ou elastoméricos, que se descompoñen ou oxidan a temperaturas relativamente baixas (normalmente por debaixo dos 200-250 °C), as aliaxes metálicas de alto rendemento conservan as súas propiedades mecánicas e resistencia á corrosión a temperaturas de ata 850 °C ou incluso superiores. ÁsNingbo Kaxite Sealing Materials Co., Ltd., ofrecemos unha gama de materiais de núcleo metálico, cada un seleccionado polas súas características específicas de temperatura e resistencia á corrosión. Para a maioría das aplicacións a altas temperaturas, recomendamos aceiros inoxidables austeníticos (por exemplo, 304, 316L) para temperaturas de ata 600 °C e aliaxes a base de níquel (Inconel 625, Incoloy 825) para temperaturas de ata 850 °C ou en ambientes altamente corrosivos. O núcleo metálico proporciona a integridade estrutural necesaria para manter a tensión da xunta baixo a carga do parafuso da brida, aínda que a brida e a xunta sofren expansión térmica.
Propiedades clave dos materiais do núcleo metálico utilizados nas nosas xuntas dentadas:
A elección do material do núcleo metálico é fundamental para acadar a vida útil desexada. Por exemplo, nunha aplicación de refinería con temperaturas de funcionamento de 500 °C e un medio de proceso corrosivo que contén compostos de xofre, especificaríamos o núcleo Inconel 625, que ofrece unha resistencia excepcional tanto á oxidación como á sulfuración. Nunha liña de vapor dunha central eléctrica que funciona a 540 °C, a miúdo é suficiente un núcleo de aceiro inoxidable 316L cunha cara de grafito. A nosa fábrica realiza unha rigorosa análise de materiais para cada aplicación, tendo en conta a temperatura de funcionamento, a presión e a corrosividade media, para recomendar o núcleo metálico óptimo. Tamén realizamos probas metalúrxicas, incluíndo análise de dureza, tracción e tamaño de gran, en cada lote de material de núcleo metálico para garantir o cumprimento das especificacións ASTM.
Para ilustrar a diferenza práctica, considere un estudo de caso dunha planta petroquímica que utilizaba unha xunta de núcleo de aceiro ao carbono nun servizo a 550 °C. A xunta fallou despois de 6 meses debido á oxidación e á perda de espesor. Despois de cambiar á nosa xunta dentada de aceiro inoxidable 316L cunha cara de grafito, a vida útil da xunta estendeuse a máis de 4 anos, sen perda mensurable de selabilidade. Esta durabilidade tradúcese directamente en paradas de mantemento reducidas, mellora da seguridade da planta e custos totais operativos máis baixos. A nosa fábrica de Kaxite mantén unha base de datos completa de datos de rendemento do material, o que nos permite seleccionar o núcleo metálico óptimo para cada aplicación de alta temperatura.

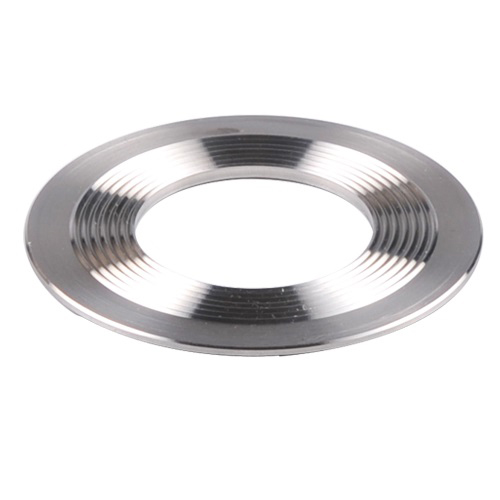

O deseño dentado (ou acanalado) das xuntas dentadas metálicas non é só unha característica estrutural, é un factor clave para o rendemento de selado a alta temperatura. As dentaduras concéntricas nas caras das xuntas cumpren varias funcións: concentran a carga do parafuso en bandas circunferenciais estreitas, creando tensións de selado unitarias elevadas (ata 500-700 MPa) que se incrustan na superficie da brida e proporcionan un selado eficaz. Tamén permiten a expansión radial e a contracción da xunta durante o ciclo térmico sen causar unha relaxación excesiva do estrés. Ademais, as dentaduras actúan como múltiples barreiras de selado independentes, polo que, se unha dentadura está comprometida, as dentaduras adxacentes aínda manteñen o selado. Esta redundancia é particularmente valiosa en aplicacións de alta temperatura onde o ciclo térmico pode provocar movementos de bridas e xuntas.
Características clave para mellorar o rendemento do deseño dentado nas nosas xuntas serradas:
A nosa fábrica realiza probas exhaustivas para optimizar a xeometría dentado para diferentes aplicacións. Probamos profundidades de dentado de 0,15 mm a 0,3 mm e pasos (distancia entre dentaduras) de 1,0 mm a 2,0 mm para determinar a combinación óptima para intervalos de presión e temperatura específicos. A nosa xunta dentada estándar presenta unha profundidade de dentado de 0,25 mm e un paso de 1,5 mm, que consideramos que ofrece o mellor equilibrio entre o rendemento de selado e a resistencia ao dano por esmagamento. Tamén ofrecemos unha opción de "serrado fino" cun paso de 1,0 mm para aplicacións que requiren taxas de fuga extremadamente baixas, como o servizo ao baleiro ou a manipulación de gases tóxicos.
Un exemplo real dun quentador de unidade de cru de refinería, que funciona a 480 °C e con ciclos térmicos diarios, demostra o valor do deseño dentado. As xuntas planas orixinais de grafito fallaron no prazo de 3 meses, debido a unha grave relaxación e unha explosión. Despois de instalar as nosas xuntas dentadas con núcleo de 316L e cara de grafito, a vida útil estendeuse a 3 anos. O enxeñeiro da planta observou que as xuntas dentadas mantiveron o seu selado mesmo despois de que as bridas pasaran de temperatura ambiente a 480 °C máis de 100 veces, confirmando a capacidade do deseño para acomodar o movemento térmico. En Ningbo Kaxite Sealing Materials Co., Ltd., seguimos perfeccionando a nosa xeometría dentado e materiais de revestimento para satisfacer as demandas en evolución das aplicacións de selado a alta temperatura.
Ningbo Kaxite Sealing Materials Co., Ltd. fabrica unha ampla gama de xuntas dentadas para aplicacións de alta temperatura, alta presión e corrosivas. A nosa liña de produtos inclúe tamaños estándar e personalizados, con varios materiais de núcleo metálico e materiais de revestimento. A seguinte táboa resume as especificacións técnicas fundamentais dos nosos modelos de xuntas serradas máis populares, que se usan de forma extensiva nas industrias petroquímica, eléctrica e de refino en todo o mundo. A nosa fábrica pode producir xuntas con diámetros de 10 mm a 5000 mm e espesores de 2 mm a 6 mm, para satisfacer os requisitos específicos do proxecto.
| Modelo | Material do núcleo | Material de revestimento | Rango de temperatura (°C) | Presión máxima (bar) | Profundidade de corte (mm) | Espesor (mm) | Taxa de fuga (ml/min) |
| KS-304-G | Aceiro inoxidable 304 | Grafito expandido | -200 a 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | Aceiro inoxidable 316L | Grafito expandido | -200 a 600 | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | Aceiro inoxidable 316L | PTFE (para medios corrosivos) | -200 a 260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Grafito expandido | -200 a 850 | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Grafito expandido | -200 a 850 | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-316L-M | Aceiro inoxidable 316L | Mica (illamento de alta temperatura) | -200 a 650 | 400 | 0.20 | 2.5, 3.5 | < 0,04 |
Ademais das ofertas estándar, a nosa fábrica ofrece unha variedade de opcións personalizadas para abordar desafíos específicos de alta temperatura. Ofrecemos xuntas dentadas cun núcleo "flexible" (por exemplo, un núcleo metálico corrugado) para aplicacións que requiran maior compresibilidade, ou cun dentado de "perfil de leva" para superficies de bridas irregulares. Tamén podemos aplicar un revestimento antiadherente (como PTFE ou níquel) no paramento para evitar a adhesión das xuntas ás bridas, o que é especialmente valioso para conexións aparafusadas que precisan desmontaxes periódicas.
O control de calidade é primordial no noso proceso de fabricación. Cada xunta dentada é inspeccionada para determinar a consistencia da profundidade do dentado mediante medición óptica, a planitude mediante unha placa de superficie de granito e os defectos visuais baixo iluminación de alta intensidade. Tamén realizamos unha proba de fugas de helio en mostras aleatorias de cada lote, conseguindo taxas de fuga inferiores a 10^-6 mbar·l/s para aplicacións críticas. A nosa fábrica de Ningbo Kaxite Sealing Materials Co., Ltd. ofrece un informe de proba completo con cada pedido, incluíndo certificacións de materiais, resultados de inspección dimensional e datos de taxa de fugas. Esta transparencia e compromiso coa calidade garanten que as nosas xuntas dentadas ofrezan o rendemento e a fiabilidade requiridos en ambientes de alta temperatura.
Incluso a xunta dentada mellor deseñada pode fallar prematuramente se non se instala e se mantén correctamente. As aplicacións a altas temperaturas impoñen retos únicos na instalación da xunta: hai que ter en conta a expansión térmica, o par de torsión dos parafusos debe controlarse con precisión para evitar a sobrecompresión ou a subcompresión, e a xunta e as bridas deben estar libres de contaminantes que poidan causar oxidación ou ataque químico a temperaturas elevadas. En Ningbo Kaxite Sealing Materials Co., Ltd., desenvolvemos unha guía completa de instalación e mantemento baseada en décadas de experiencia no campo. Seguir estas directrices pode prolongar a vida útil das xuntas serradas nun 50-100 por cento, reducindo significativamente os custos de mantemento da planta e as paradas non planificadas.
Prácticas clave de instalación e mantemento de xuntas serradas en servizos de alta temperatura:
Un estudo de caso dunha central eléctrica en Europa ilustra o impacto dunha instalación adecuada. A planta sufrira frecuentes fallos de xuntas serradas nunha liña de vapor sobrequentado (550 °C, 120 bar). Unha análise mostrou que os fallos foron debidos a un par non uniforme dos parafusos e á preparación inadecuada da superficie da brida. Despois de implementar as nosas directrices de instalación, incluídas a limpeza de superficies, ferramentas de torque calibradas e un procedemento de retorque posterior ao quecemento, a vida útil da xunta aumentou dunha media de 8 meses a máis de 4 anos. O director da planta informou de que o custo do programa de instalación foi inferior ao custo dunha parada non planificada, destacando o retorno do investimento en prácticas de instalación adecuadas.
A nosa fábrica ofrece formación in situ e supervisión da instalación para proxectos críticos. Tamén ofrecemos unha calculadora de retorque que considera os coeficientes de expansión térmica específicos dos materiais de brida e xuntas, para determinar o intervalo de retorque óptimo. Ademais, recomendamos almacenar as xuntas dentadas nun ambiente limpo e seco, lonxe de atmosferas corrosivas e usalas dentro da súa vida útil (normalmente 2 anos para as xuntas con cara de grafito). Seguindo estas mellores prácticas, os operadores das plantas poden maximizar o rendemento e a vida útil das súas xuntas serradas en servizos de alta temperatura.
Pregunta 1: pódense reutilizar as xuntas dentadas metálicas despois de estar expostas a altas temperaturas?
Resposta: En xeral, non recomendamos reutilizar as xuntas dentadas despois de estar en servizo, especialmente a altas temperaturas. O material de revestimento (grafito ou mica) sofre unha deformación plástica durante a compresión inicial, que non se pode recuperar totalmente. A reutilización da xunta pode provocar unha tensión de selado insuficiente e un maior risco de fugas. Non obstante, nalgunhas aplicacións de baixa presión e baixa temperatura, unha inspección visual pode permitir a reutilización se o material de revestimento non presenta danos. Para servizos de alta temperatura, recomendamos sempre usar unha xunta dentada nova para garantir un selado fiable. A nosa fábrica ofrece servizos de reacondicionamento de xuntas de núcleo metálico onde se pode substituír o material de revestimento, pero o núcleo debe ser inspeccionado para detectar deformacións ou corrosións.
Pregunta 2: Cal é a temperatura máxima de funcionamento para unha xunta dentada metálica con revestimento de grafito?
Resposta: a temperatura máxima de funcionamento continuo para unha xunta dentada con revestimento de grafito expandido depende do ambiente. Nunha atmosfera oxidante (aire), a temperatura máxima é normalmente de 550 °C, xa que o grafito comezará a oxidarse a temperaturas máis altas. Nunha atmosfera inerte ou reductora, o grafito pódese empregar ata 850 °C. Para temperaturas superiores a 550 °C en condicións de oxidación, recomendamos utilizar un revestimento de mica ou un selo metal a metal (sen revestimento) para as nosas xuntas dentadas. A nosa fábrica ofrece gráficos detallados de temperatura para cada material de revestimento para axudarche a seleccionar a opción adecuada para o teu ambiente específico.
Pregunta 3: Como se comparan as xuntas dentadas metálicas coas xuntas enrolladas en espiral para aplicacións a altas temperaturas?
Resposta: Tanto as xuntas dentadas como as xuntas enrolladas en espiral son excelentes para aplicacións a altas temperaturas, pero teñen características diferentes. As xuntas dentadas ofrecen un selado máis axustado a temperaturas máis altas e son menos propensas a afrouxar o enrolamento baixo o ciclo térmico. Tamén teñen unha maior resistencia á explosión e son máis fáciles de instalar en bridas irregulares. As xuntas enrolladas en espiral, por outra banda, son máis flexibles e poden acomodar un desalineamento das bridas máis grandes. A nosa fábrica de Ningbo Kaxite Sealing Materials Co., Ltd. recomenda juntas dentadas para servizos críticos de alta temperatura e alta presión onde a fiabilidade é primordial, e xuntas enrolladas en espiral para aplicacións menos esixentes nas que o dano das bridas é unha preocupación.
Pregunta 4: pódense usar xuntas dentadas metálicas en servizos de baleiro a altas temperaturas?
Resposta: Si, as xuntas dentadas son adecuadas para servizos de baleiro a altas temperaturas, sempre que o material de revestimento sexa estable en condicións de baleiro (por exemplo, grafito ou mica). O núcleo metálico proporciona a integridade estrutural necesaria para soportar a presión atmosférica externa, mentres que as dentaduras garanten un selado estanco mesmo a baixas presións internas. Para aplicacións ao baleiro, recomendamos un paso dentado fino (1,0 mm) e un revestimento de grafito de alta calidade con baixas características de desgasificación. A nosa fábrica forneceu xuntas dentadas para fornos de baleiro de alta temperatura que funcionan a 800 °C e 10^-5 mbar, con excelentes resultados.
Pregunta 5: Que certificacións posúe Ningbo Kaxite Sealing Materials Co., Ltd. para as súas xuntas dentadas metálicas?
Resposta: As nosas xuntas dentadas están fabricadas baixo a norma ISO 9001:2015 (Xestión da calidade) e ISO 14001:2015 (Xestión ambiental). Tamén posuímos a certificación TA-Luft (VDI 2440) para xuntas de baixas emisións e cumprimos os requisitos de ASME B16.20 e API 607 para a seguridade contra incendios. As nosas xuntas son probadas por laboratorios independentes de terceiros para comprobar o cumprimento das normas ASTM, incluíndo ASTM F112 para fugas e ASTM F36 para compresibilidade. Ofrecemos un conxunto completo de certificados de proba e trazabilidade de materiais con cada envío, garantindo o cumprimento total dos estándares internacionais máis estritos.
A idoneidade das xuntas dentadas metálicas para ambientes de alta temperatura está apoiada pola súa robusta selección de materiais, unha enxeñosa xeometría dentada e un rendemento comprobado baixo ciclos térmicos. O núcleo metálico proporciona a resistencia e estabilidade térmica necesarias, os materiais de revestimento (grafito ou mica) proporcionan conformabilidade e resistencia química, e as dentaduras crean liñas de selado múltiples e de alta tensión que manteñen a integridade a pesar do movemento das bridas e da relaxación dos parafusos. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica perfeccionou a fabricación de xuntas serradas durante dúas décadas, ofrecendo unha ampla gama de materiais e configuracións para satisfacer as demandas das aplicacións de alta temperatura máis severas. O noso compromiso coa calidade, a innovación e o apoio ao cliente garante que as nosas xuntas proporcionan un selado fiable e duradeiro en refinerías, centrais eléctricas e instalacións de procesamento químico de todo o mundo.
Estás enfrontando unha aplicación de selado a alta temperatura desafiante?Contacte hoxe con Ningbo Kaxite Sealing Materials Co., Ltdpara unha consulta integral de xuntas. Proporcione os detalles da súa temperatura de funcionamento, presión, medio e brida, e o noso equipo de enxeñería recomendará o material e deseño óptimos da xunta dentada. Ofrecemos mostras gratuítas para probas, prezos competitivos e entrega rápida a calquera lugar.Solicite agora a súa mostra gratuíta de junta dentada e o paquete de datos técnicos de Ningbo Kaxite Sealing Materials Co., Ltd. e garanta a seguridade e fiabilidade do seu sistema de alta temperatura.
