Pasea por calquera instalación de procesamento de produtos químicos e atoparás unha complexa rede de tubos, recipientes e intercambiadores de calor, todos unidos por conexións con bridas. Estas conexións son os puntos débiles potenciais, e dependen dun compoñente humilde pero crítico: a xunta. Durante décadas, o estándar da industria foron moitas veces xuntas enrolladas en espiral ou mesmo materiais simples de follas sen amianto. Non obstante, está en marcha un cambio fundamental.Juntas metálicas onduladas(CMG) están a converterse rapidamente no estándar para aplicacións críticas de selado, e por unha boa razón. Ofrecen unha combinación única de resistencia, resistencia á temperatura e fiabilidade de selado que non ten comparación con moitas alternativas tradicionais. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica estivo á fronte desta revolución, fabricando xuntas de metal corrugado de alto rendemento que resolven os problemas de selado máis desafiantes en plantas químicas, refinerías e instalacións petroquímicas en todo o mundo.
A crecente preferencia polas xuntas de metal corrugado non é só unha tendencia; é unha resposta lóxica ás crecentes demandas do procesamento químico moderno. As plantas funcionan a presións e temperaturas máis altas para mellorar a eficiencia. Están a manexar medios máis agresivos e tóxicos, onde as fugas non só son custosas senón que son potencialmente desastrosas. A normativa ambiental e de seguridade endurece, obrigando a unhas emisións practicamente nulas. Nesta paisaxe desafiante, destaca a xunta metálica ondulada. O seu exclusivo perfil ondulado proporciona unha elasticidade e unha resistencia excepcionales, compensando as inevitables flutuacións térmicas e de presión dun proceso. Esta resistencia garante un selado estanco a longo prazo, reducindo as emisións fuxitivas e eliminando a necesidade dun retorque constante. Neste artigo, exploraremos os principios de enxeñería, a ciencia dos materiais e as aplicacións prácticas que fan que as xuntas metálicas onduladas sexan a opción preferida para a industria química, e ofreceremos unha visión detallada e técnica das especificacións e das mellores prácticas para o seu uso.

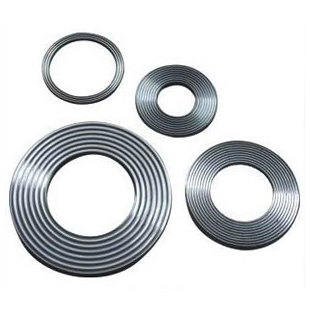

No mundo do procesamento químico, o "estado estacionario" é un mito. As operacións do mundo real caracterízanse pola expansión e contracción térmicas, aumentos de presión e vibracións. Estes esforzos cíclicos son o principal inimigo dun selado de brida fiable. As xuntas planas tradicionais, como as follas sen amianto, poden levar un "conxunto" permanente baixo a carga inicial do parafuso. Isto significa que perden a súa resistencia e elasticidade co paso do tempo. Cando a brida experimenta un ciclo térmico, a expansión pode comprimir aínda máis a xunta e, cando se arrefría, a xunta non pode retroceder para manter unha presión de selado adecuada. Esta perda de carga do parafuso leva a fugas. Unha xunta metálica ondulada é fundamentalmente diferente. O seu núcleo é un perfil metálico delgado e ondulado que actúa como unha serie de resortes. Cando se comprime, non falla plasticamente do mesmo xeito; conserva unha enerxía elástica importante.
Para visualizalo, imaxina a diferenza entre unha folla plana de cartón e unha caixa de cartón ondulado. A folla plana dóbrase e arruga facilmente, perdendo a súa forza. A caixa ondulada, con todo, é ríxida e pode saltar cara atrás. O mesmo principio aplícase ás xuntas. O perfil ondulado das nosas xuntas metálicas onduladas proporciona un alto grao de flexibilidade e recuperación. Un estudo recente realizado por un importante instituto europeo de selado mediu a "relaxación por fluencia" de varios tipos de xuntas. A relaxación fluída é a perda de tensión no parafuso ao longo do tempo. Despois de 1.000 horas a 300 °C, unha xunta de fibra comprimida estándar perdera máis do 60% da súa tensión inicial. Unha xunta de grafito flexible perdeu un 35%. As nosas xuntas de metal corrugado, pola contra, perderon menos do 15% da súa tensión inicial. Esta retención excepcional da carga do parafuso significa que a brida permanece selada durante máis tempo, aínda que o sistema sofre ciclos térmicos e de presión severos.
Esta resistencia non se trata só de selar; tamén se trata de seguridade e custo. En moitos procesos, detectar unha pequena fuga pode ser difícil, polo que é necesario un equipo de detección de gas caro. Cando se detecta unha fuga, a planta adoita ser pechada para volver apretar ou substituír a xunta. Para unha planta química, unha parada pode custar decenas de miles de dólares por hora en produción perdida. Ao manter un selo a longo prazo, as xuntas metálicas onduladas reducen a frecuencia destas custosas e perturbadoras intervencións. A característica "spring-back" do núcleo corrugado garante que a xunta poida acomodar o movemento diferencial entre as bridas, protexendo o selo e evitando as emisións fuxitivas. Esta fiabilidade é a razón principal pola que os xestores de mantemento especifican cada vez máis xuntas de metal corrugado para as súas aplicacións máis críticas e desafiantes.
Un dos escenarios de selado máis desafiantes no procesamento químico é unha brida de gran diámetro e baixa presión. Pense nun tanque de almacenamento, un conduto de gran diámetro ou unha tapa do intercambiador de calor. Estas bridas adoitan ser difíciles de selar porque teñen unha superficie moi grande, pero só se pode aplicar unha cantidade limitada de forza do parafuso sen deformar a propia brida. Ademais, as caras das bridas nestas aplicacións adoitan estar danadas, picadas ou desalineadas debido a cambios anteriores de xuntas ou simplemente debido ao tamaño da estrutura. Unha xunta plana tradicional require unha presión superficial moi alta para crear un selo, pero nunha brida grande, conseguir esta presión uniforme é case imposible.
Aquí é onde brilla o xenio do deseño de xuntas metálicas onduladas. O seu patrón ondulado crea unha serie de liñas de selado altamente concentradas. En lugar de esixir unha presión media alta en toda a cara da xunta, enfoca a carga do parafuso dispoñible nestas zonas de contacto estreitas. Isto significa que unha xunta metálica ondulada pode lograr un selado hermético mesmo con cargas de parafusos relativamente baixas. A capacidade de adaptarse ás irregularidades da superficie é outra vantaxe crítica. O núcleo ondulado actúa como un diafragma flexible que pode comprimir e adaptarse ás imperfeccións da superficie, o que é esencial ao selar bridas grandes, ás veces deformadas. As xuntas planas estándar simplemente non poden salvar estas lagoas e imperfeccións sen unha reparación extensa na cara da brida, un proceso caro e lento.
Esta vantaxe de rendemento tradúcese directamente nun aforro de custos no mundo real. Antigamente, se un tanque de gran diámetro tiña fugas, a solución era moitas veces illar o tanque, drenalo e facer que un soldador reparase a cara da brida ou utilizar un proceso de mecanizado personalizado. Isto moitas veces requiriu semanas de preparación e custos importantes. Con xuntas de metal corrugado, moitos destes problemas resólvense a nivel de xuntas. A nosa fábrica,Ningbo Kaxite Sealing Materials Co., Ltd., produce xuntas de metal corrugado en tamaños de ata varios metros de diámetro, para presións tan baixas como uns milibares e para condicións de baleiro. A capacidade da xunta de proporcionar un selado fiable baixo cargas tan baixas de parafusos, combinada coa súa tolerancia ás imperfeccións da superficie, convértena na solución ideal para estas aplicacións problemáticas a gran escala. Esta capacidade permite que as plantas eviten costosas paradas e reparacións de bridas, mantendo as operacións en funcionamento e reducindo os orzamentos de mantemento.
A selección da xunta metálica ondulada correcta para unha aplicación específica de procesamento químico require unha comprensión clara das condicións de funcionamento e das especificacións técnicas da xunta. Un desajuste pode provocar fallos prematuros, fugas e perigos potenciais. A seguinte táboa ofrece unha guía de especificacións detalladas para a nosa gama estándar de xuntas metálicas onduladas, destacando o fundamento de enxeñería detrás de cada parámetro. Non obstante, para aplicacións complexas, ofrecemos un servizo de enxeñería personalizado completo para deseñar unha xunta perfectamente adaptada á súa brida.
| Parámetro | Especificación estándar | Xustificación da enxeñería e impacto da aplicación |
| Material do núcleo | SS304, SS316, SS316L, Titanio | Determina a resistencia á corrosión e a capacidade de temperatura. SS316L é común para a maioría dos servizos químicos. Titanio para a corrosión severa e resistencia a altas temperaturas. |
| Espesor do núcleo (mm) | 0,20 - 0,40 | Os núcleos máis grosos (0,30-0,40 mm) proporcionan unha maior resistencia e son os preferidos para as bridas de gran diámetro e de baixa presión. Os núcleos máis finos (0,20 mm) son para sistemas de alta presión que requiren unha relaxación mínima. |
| Paso de ondulación (mm) | 2,5 - 4,0 | O paso é a distancia entre os picos de corrugación. Un paso máis axustado (2,5 mm) crea máis liñas de selado, mellor para aplicacións de baixa carga de parafuso. Un paso máis amplo (4,0 mm) é para aplicacións de alta presión. |
| Altura de ondulación (mm) | 0,8 - 1,5 | Determina a compresibilidade e o retroceso. As alturas máis altas permiten un maior movemento de bridas e unha mellor conformidade da superficie. |
| Material do elemento de selado | Grafito flexible, PTFE, mica | O grafito flexible é o máis común, proporcionando unha excelente temperatura e resistencia química. PTFE é para produtos químicos agresivos a temperaturas máis baixas. A mica é para temperaturas ultra altas. |
| Densidade do elemento de selado (g/cm³) | 1,0 - 1,2 (grafito) | A maior densidade reduce a porosidade e a fluencia, pero pode ser máis difícil de comprimir. Unha densidade estándar é un bo equilibrio. |
| Temperatura máxima de deseño (°C) | Ata 650°C (con mica) | Este é o límite crítico. A súa superación pode provocar que o núcleo ou o elemento de selado se degraden, provocando un fallo do selado. |
| Presión máxima de deseño (bar) | Ata 250 bar | Determina a carga mínima do parafuso e a resistencia da xunta necesaria. As presións máis altas requiren un núcleo máis groso ou máis forte. |
| Tensión de xunta recomendada (N/mm²) | 50-150 | Este é o esforzo de compresión necesario para conseguir un selado. Demasiado baixo e a brida filtrará; demasiado alto e pode danar a xunta ou a brida. |
| Taxa de fuga (ASTM F37) | < 0,001 ml/min | Esta é a métrica de rendemento de selado, que indica a capacidade da xunta para evitar emisións fuxitivas. |
Ao seleccionar unha xunta metálica ondulada, non se trata só das especificacións individuais do material; trátase de comprender a interacción entre a xunta e a brida. A carga do parafuso debe ser suficiente para comprimir a xunta e xerar o esforzo de selado necesario, pero non tan alta que esmague o núcleo. O acabado superficial da brida e o paralelismo tamén xogan un papel crucial. Recomendamos un acabado superficial da brida de Ra 3,2 a 6,3 µm para un selado óptimo. En Kaxite, o noso equipo técnico utiliza a análise avanzada de elementos finitos (FEA) para simular o comportamento da xunta baixo cargas e presións específicas dos parafusos. Isto permítenos recomendar o deseño óptimo da xunta e un procedemento de torque controlado, garantindo unha conexión fiable e sen fugas que cumpra os estándares de emisión máis estritos.
A industria química é incriblemente diversa, manipulando todo, desde hidrocarburos benignos ata ácidos agresivos, cáusticos e disolventes. Non existe unha xunta única "universal" que poida soportar todos os ambientes químicos. A verdadeira forza da xunta metálica ondulada reside na súa personalización. Ao seleccionar coidadosamente o metal do núcleo e o material de revestimento (ou elemento de selado), a xunta pode deseñarse con precisión para os medios específicos e as condicións de funcionamento. Esta flexibilidade é polo que se especifican cada vez máis sobre as xuntas enrolladas en espiral estándar, que teñen unha gama máis limitada de opcións de construción. En Ningbo Kaxite Sealing Materials Co., Ltd., producimos xuntas de metal corrugado cunha ampla gama de combinacións de materiais para satisfacer as esixentes demandas das industrias química, petroquímica e farmacéutica.
O núcleo metálico proporciona resistencia estrutural e resistencia. Para o servizo químico xeral, SS316L é unha opción versátil, que ofrece unha boa resistencia a unha ampla gama de medios e temperaturas de funcionamento. Para ambientes máis corrosivos, como os que implican cloruros ou ácidos, recoméndanse aliaxes superiores como Hastelloy C276 ou Inconel 625. Para aplicacións a temperaturas extremadamente altas, como as dos fornos de refinaría, utilízanse aliaxes a base de titanio ou níquel. A nosa fábrica mantén un inventario completo destes metais especiais, o que permite unha rápida fabricación. A elección do elemento de selado é igualmente crítica. A opción máis común é o grafito flexible, que ofrece unha excelente resistencia á calor (ata 650 °C) e compatibilidade química coa maioría dos hidrocarburos e vapor. Non obstante, o grafito non é axeitado para ácidos altamente oxidantes, xa que pode oxidarse e perder as súas propiedades de selado. Nestes casos, utilizamos un material de revestimento de PTFE ou as súas formas modificadas, que son quimicamente inertes.
Tamén ofrecemos deseños innovadores, como unha construción de "capa de selado dual". Isto implica o uso de dous elementos de selado diferentes, por exemplo, unha capa interior de grafito para o selado primario e un anel exterior de PTFE para protección contra medios que atacarían o grafito. Outro deseño avanzado é a inclusión dun anel de soporte interior e exterior. Un anel interior evita que a xunta colapse cara ao interior baixo presión (especialmente importante para altas presións), mentres que un anel exterior proporciona protección contra a corrosión e axuda ao centrado. Este nivel de personalización é o motivo polo que as xuntas metálicas corrugadas están a converterse no estándar para aplicacións críticas para a seguridade e de alto valor. Un caso concreto: un importante fabricante farmacéutico estaba loitando con problemas de contaminación nun circuito de auga de alta pureza debido aos materiais extraíbles das xuntas estándar. A nosa fábrica deseñou unha xunta de metal corrugado cunha cara sólida de PTFE e un núcleo de SS316L que eliminou todos os extraíbles, proporcionando un selado puro e limpo. Este tipo de solución a medida só é posible coa plataforma de deseño flexible dunha xunta metálica ondulada.
Pregunta 1: en que se diferencia unha xunta metálica ondulada dunha xunta enrollada en espiral en termos de rendemento?
Resposta: a principal diferenza reside no deseño do núcleo. Unha xunta enrollada en espiral usa unha tira metálica en forma de V enrollada de forma helicoidal cun recheo. Son excelentes para moitas aplicacións, pero poden ser propensos a "explotar" se o recheo está danado. Unha xunta de metal corrugado utiliza un núcleo de metal corrugado sólido e continuo, que proporciona unha estrutura máis robusta e ríxida. Este deseño ofrece unha resistencia superior á explosión e é máis resistente aos ciclos térmicos severos. Aínda que as xuntas enrolladas en espiral son unha boa opción de uso xeral, as xuntas metálicas onduladas adoitan ser preferidas para bridas de gran diámetro e baixa presión e para aplicacións nas que o dano da cara das bridas ou a desalineación son unha preocupación.
Pregunta 2: pódese usar unha xunta metálica ondulada nunha brida cun acabado superficial moi rugoso?
Resposta: Si, esta é unha das súas principais vantaxes. O perfil ondulado actúa como unha serie de resortes flexibles que poden comprimirse e adaptarse ás irregularidades da superficie. O elemento de selado brando (grafito ou PTFE) enche os ocos microscópicos, creando un selado. Isto fai que sexan ideais para reparar bridas antigas e corroídas sen o gasto de revestir. Non obstante, sempre recomendamos unha cara de brida razoablemente lisa e plana para conseguir un selado óptimo. Para bridas extremadamente rugosas, pode ser necesario un elemento de selado máis groso ou un paramento de maior densidade. O noso equipo técnico pode asesorarlle sobre a mellor solución para a súa condición específica.
Pregunta 3: Que par de torsión debo usar ao atornillar unha xunta metálica ondulada?
Resposta: Non existe un único valor de par. Depende do tamaño da xunta, do tamaño do parafuso, da clasificación da brida e do material da xunta. O obxectivo é acadar a tensión de xunta recomendada (normalmente 50-150 N/mm² para xuntas de metal corrugado) sen esmagar o núcleo. Ofrecemos un procedemento de torque detallado con cada xunta que fornecemos, que se calcula en función do seu deseño específico de brida. Este procedemento especificará o par en ft-lb ou Nm, a secuencia de aperte e o número de pasadas. É fundamental seguir este procedemento para conseguir un selado sen fugas e evitar danos. Nunca exceda o par recomendado.
Pregunta 4: As xuntas metálicas onduladas son adecuadas para o servizo de baleiro?
Resposta: Si, absolutamente. As xuntas de metal corrugado son excelentes para aplicacións de baleiro, incluíndo baleiro alto. O seu núcleo ríxido impide que sexan atraídos pola brecha das bridas, a diferenza dalgunhas xuntas de folla máis suaves. O deseño ondulado tamén proporciona un selado positivo mesmo baixo presión negativa. Recomendamos un deseño cun anel de soporte interior para evitar o colapso cara a dentro e un elemento de selado de alta densidade para minimizar a desgasificación. A nosa fábrica de Ningbo Kaxite Sealing Materials Co., Ltd. forneceu xuntas metálicas corrugadas para numerosas aplicacións de baleiro, incluídas nas industrias farmacéutica e de semicondutores.
Pregunta 5: Como gardo as xuntas metálicas onduladas para garantir a súa integridade antes da instalación?
Resposta: as xuntas de metal ondulado deben almacenarse nun ambiente limpo, seco e fresco. Deben estar protexidos da humidade, da sucidade e das temperaturas extremas. O embalaxe orixinal (moitas veces unha bolsa de plástico selada cun deshumidificador) debe manterse intacto ata a instalación para evitar a ferruxe ou a contaminación. Deben almacenarse planos para evitar a distorsión e non deben apilarse con outros obxectos pesados encima. A nosa fábrica ofrece instrucións de almacenamento detalladas con cada envío para garantir que as xuntas cheguen ao lugar en perfectas condicións.
Desde resistir os ciclos térmicos e de presión máis brutais ata selar bridas problemáticas de gran diámetro e ofrecer unha flexibilidade de material incomparable, a xunta de metal corrugado demostrou ser a solución de selado superior para a moderna industria de procesamento químico. A súa enxeñería única proporciona un nivel de fiabilidade, seguridade e rendibilidade que as alternativas tradicionais de xuntas simplemente non poden igualar. Para os enxeñeiros de mantemento e os xestores de plantas, representa un investimento proactivo en operacións a longo prazo sen fugas.
