Un enxeñeiro de mantemento dunha planta química está lidando cun problema persistente: as bombas centrífugas da liña de transferencia de ácido están filtrando pola glándula. A embalaxe convencional funciona durante unhas semanas, despois endurece, racha e comeza a gotear. O enxeñeiro necesita unha solución de selado que poida manexar o ácido sulfúrico a 80 °C, que se poida instalar rapidamente durante unha pequena ventá de mantemento e que se prolongue ata a próxima parada prevista. A resposta, en moitos destes casos, éEmbalaxe de PTFE. PTFE, ou politetrafluoroetileno, é un fluoropolímero coñecido pola súa inercia química, baixa fricción e amplo rango de temperatura. En forma de embalaxe, proporciona un elemento de selado flexible e trenzado que se pode cortar ao longo e instalar nun prensaestopas sen necesidade de mecanizado de precisión ou fabricación de xuntas personalizadas.
Esta guía está escrita para enxeñeiros de compras e xestores de mantemento que están avaliando envases de PTFE para aplicacións de selado de bombas industriais. Explicaremos como funciona PTFE Packing, as diferentes calidades e construcións dispoñibles, os límites de rendemento que cómpre coñecer, os requisitos de instalación e os criterios para seleccionar un provedor. Tamén proporcionaremos parámetros detallados do produto da nosa fábrica enNingbo Kaxite Sealing Materials Co., Ltd.Tanto se estás selando bombas centrífugas, bombas alternas, mesturadores ou válvulas, esta guía axudarache a determinar se o empaque de PTFE é a opción correcta para a túa aplicación e como especificalo correctamente.
A embalaxe de PTFE é un material de selado trenzado feito de fibras ou fíos de politetrafluoroetileno. Ofrécese nunha lonxitude continua, normalmente nunha sección transversal cadrada ou rectangular, e córtase a lonxitude e envólvese ao eixe da bomba na caixa de prensaestopas. A embalaxe é comprimida polo seguidor da glándula, que forza o material contra o eixe e o orificio da caixa de prensaestopas. A compresión crea un selado que evita que o fluído do proceso se filtre ao longo do eixe. A embalaxe de PTFE úsase nunha ampla gama de bombas industriais, incluíndo bombas centrífugas, alternas e rotativas, así como en válvulas, mesturadores e axitadores. A seguinte táboa resume os compoñentes dunha caixa de empaquetado de bomba típica con embalaxe de PTFE.
| Compoñente | Función | Material |
| Caixa de recheo | Alberga os aneis de embalaxe | Ferro fundido, aceiro inoxidable |
| Aneis de embalaxe | Forme o selo contra o eixe | Fío trenzado de PTFE |
| Seguidor de glándulas | Comprime a embalaxe | Bronce, aceiro inoxidable |
| Anel da lanterna | Distribución de auga ou lubricante | PTFE, bronce |
| Eixo | Elemento xiratorio contra o cal sela a embalaxe | Aceiro inoxidable, aliaxe |
En Kaxite, a nosa fábrica fabrica envases de PTFE nunha variedade de construcións para o selado de bombas industriais. Usamos fíos de PTFE de alta calidade e técnicas de trenzado para producir embalaxes flexibles, duradeiros e químicamente resistentes. O noso equipo de enxeñería pode aconsellar sobre o grao de embalaxe e o tamaño adecuados para as súas condicións específicas de bomba e proceso.
A embalaxe de PTFE está dispoñible en varios graos e construcións, cada un axeitado para diferentes aplicacións. Os tipos máis comúns son a embalaxe de PTFE puro, a embalaxe de PTFE con impregnación de lubricante, a embalaxe de PTFE con grafito e a embalaxe de PTFE con fibras de aramida. A embalaxe de PTFE puro ofrece a maior resistencia química e a menor fricción, pero ten menor resistencia mecánica e é propensa a fluír en frío a alta presión. A embalaxe de PTFE con impregnación de lubricante (como silicona ou aceite mineral) mellora a flexibilidade e reduce a fricción, polo que é adecuada para o selado de bombas de uso xeral. A embalaxe de PTFE con grafito mellora a condutividade térmica e reduce o desgaste, polo que é adecuada para aplicacións de alta velocidade e alta temperatura. A embalaxe de PTFE con fibras de aramida mellora a resistencia mecánica e a resistencia á extrusión, polo que é adecuada para bombas de alta presión. A seguinte táboa compara estas cualificacións.
| Grao | Composición | Resistencia química | Resistencia mecánica | Aplicación típica |
| PTFE puro | Fío 100% PTFE | Excelente | Moderado | Bombas químicas, servizo de baixa presión |

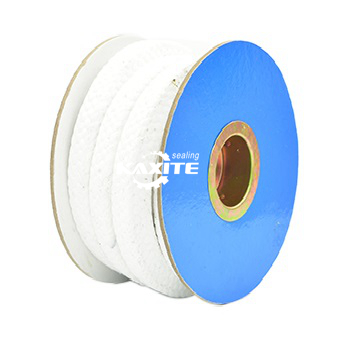

| PTFE lubricado | PTFE + silicona ou aceite mineral | Excelente | Moderado | Bombas de uso xeral, auga, produtos químicos suaves |
| Grafito PTFE | PTFE + grafito | Excelente | Ben | Bombas de alta velocidade e alta temperatura |
| PTFE aramida | PTFE + fibra de aramida | Ben | Excelente | Bombas de alta presión, lodos |
Na nosa fábrica, fabricamos os catro graos de embalaxe de PTFE. Tamén ofrecemos construcións personalizadas, como embalaxe cun núcleo de silicona ou embalaxe cunha capa exterior impregnada de grafito. O noso obxectivo é proporcionar aos nosos clientes a calidade que mellor se adapte ao seu fluído de proceso, temperatura, presión e velocidade do eixe.
Aínda que a embalaxe de PTFE ofrece unha excelente resistencia química e unha baixa fricción, ten límites de rendemento que os compradores deben comprender. Os límites máis importantes son a temperatura, a presión, a velocidade do eixe e a compatibilidade química. O límite de temperatura depende do grao. A embalaxe de PTFE puro pode funcionar ata uns 260 °C, pero as propiedades mecánicas degrádanse por riba dos 150 °C. A embalaxe de PTFE de grafito pode funcionar ata 300 °C. O límite de presión depende da construción. A embalaxe de PTFE puro está limitada a uns 10 bar, mentres que a embalaxe de PTFE aramida pode soportar ata 50 bar. O límite de velocidade do eixe depende da embalaxe e da lubricación. A embalaxe de PTFE puro está limitada a uns 10 m/s, mentres que a embalaxe de PTFE de grafito pode manexar ata 20 m/s. A compatibilidade química é xeralmente excelente, pero o PTFE pode ser atacado por metais alcalinos fundidos, flúor e algúns compostos haloxenados. A seguinte táboa resume os límites de rendemento das distintas notas.
| Grao | Temperatura máxima (°C) | Presión máxima (bar) | Velocidade máxima do eixe (m/s) | Compatibilidade química |
| PTFE puro | 260 | 10 | 10 | Excelente (excepto metais alcalinos fundidos, flúor) |
| PTFE lubricado | 260 | 15 | 12 | Excelente |
| Grafito PTFE | 300 | 25 | 20 | Excelente |
| PTFE aramida | 280 | 50 | 15 | Bo (a aramida pode ser atacada por ácidos fortes) |
En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica proba a nosa embalaxe de PTFE para verificar estes límites de rendemento. Tamén ofrecemos orientación sobre a aplicación para axudar aos nosos clientes a seleccionar a nota adecuada para as súas condicións específicas. Recomendamos que os compradores consulten sempre ao fabricante da embalaxe antes de usar a embalaxe de PTFE en aplicacións que se aproximen a estes límites.
O rendemento da embalaxe de PTFE depende non só do material senón tamén da instalación. A instalación inadecuada é a principal causa do fallo da embalaxe. Os pasos clave da instalación son: limpar a caixa de prensaestopas, cortar os aneis de embalaxe á lonxitude correcta, instalar os aneis un a un coa orientación correcta e apertar o seguidor da glándula coa compresión correcta. Os aneis de embalaxe deben cortarse cun coitelo afiado e un mandril para garantir un corte cadrado. Os aneis deben instalarse co corte diagonal compensado 90 graos do anel anterior, creando un selado labirinto. O seguidor da glándula debe apertarse gradualmente e uniformemente, co eixe rotando entre os axustes. A seguinte táboa resume os pasos da instalación e a súa importancia.
| Paso de instalación | Procedemento | Importancia |
| Limpa Caixa de Recheo | Retire a embalaxe antiga, limpe o orificio e o eixe | Evita a contaminación e as vías de fuga |
| Aneis cortados | Use un coitelo e un mandril afiados para o corte cadrado | Asegura un axuste e selado axeitados |
| Instalar aneis | Un a un, cortes de compensación de 90 graos | Crea un selo labirinto |
| Apretar a glándula | Xire gradualmente e uniformemente o eixe entre os axustes | Evita a sobrecompresión e o desgaste do eixe |
| Run-In | Permita que a embalaxe asente e axuste segundo sexa necesario | Asegura o rendemento a longo prazo |
Na nosa fábrica, ofrecemos instrucións de instalación detalladas con cada pedido de embalaxe de PTFE. Tamén ofrecemos formación in situ para os equipos de mantemento. O noso obxectivo é garantir que a nosa embalaxe de PTFE funcione de forma fiable desde a primeira posta en marcha e durante toda a súa vida útil.
A avaliación dun provedor de embalaxe de PTFE require un foco na calidade do material, a capacidade de fabricación, as probas, o soporte de aplicacións e o rendemento da entrega. O provedor debe utilizar fíos de PTFE de alta calidade e manter un estrito control de calidade no proceso de trenzado. Deben ter a capacidade de proba para verificar o rendemento da embalaxe. Deben proporcionar soporte de aplicación para axudar aos clientes a seleccionar a calidade correcta e instalala correctamente. E deben ter un rendemento de entrega fiable para manter os calendarios de mantemento no bo camiño. A seguinte táboa resume estes criterios de avaliación.
| Criterio de avaliación | Que buscar | Por que importa |
| Calidade do material | Fío de PTFE de alta calidade, materias primas certificadas | Asegura resistencia química e durabilidade |
| Capacidade de fabricación | Máquinas de trenzado de precisión, control de calidade | Asegura unha densidade e dimensións consistentes |
| Proba | Probas de rendemento, verificación de materiais | Verifica as especificacións publicadas |
| Soporte de aplicacións | Selección de graos, guía de instalación | Asegura un rendemento fiable |
| Rendemento de entrega | Dispoñibilidade de stock, prazo de entrega | Mantén os horarios de mantemento no bo camiño |
En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica leva máis dunha década producindo envases de PTFE. Usamos fíos de PTFE de alta calidade e mantemos un estrito control de calidade. Probamos a nosa embalaxe para verificar o rendemento. Ofrecemos soporte para aplicacións e guía de instalación. E mantemos un stock de tamaños estándar para entrega rápida. Convidámoste a que nos avalúes con respecto a estes criterios e que nos consideres como o teu socio para o envasado de PTFE.
A seguinte táboa ofrece os principais parámetros do produto para a nosa embalaxe de PTFE. Este produto está deseñado para aplicacións de selado de bombas industriais e está dispoñible nunha variedade de calidades e tamaños. A nosa fábrica tamén pode producir embalaxes personalizadas para cumprir requisitos específicos.
| Parámetro | Rango de especificación | Notas |
| Material | PTFE, grafito PTFE, aramida PTFE | Seleccionado para a aplicación |
| Sección transversal | 3 x 3 mm a 25 x 25 mm | Tamaños personalizados dispoñibles |
| Rango de temperatura | -100°C a +300°C | Depende da nota |
| Rango de presión | Ata 50 bar | Depende da nota |
| Velocidade do eixe | Ata 20 m/s | Depende da nota |
| Rango de pH | 0-14 | Excepto metais alcalinos fundidos |
| Densidade | 1,3 - 1,8 g/cm³ | Depende da construción |
| Lonxitude | 5 m - 50 m por carrete | Lonxitudes personalizadas dispoñibles |
| MOQ | 10 kg | Negociable para pedidos grandes |
| Tempo de entrega | 1 - 3 semanas | Depende da cantidade e da personalización |
Na nosa fábrica, fabricamos a nosa embalaxe de PTFE para cumprir estas especificacións e moito máis. Podemos personalizar o material, a sección transversal e a lonxitude para atender ás súas necesidades específicas. O noso sistema de control de calidade inclúe a inspección das materias primas, a inspección en proceso e a inspección final antes do envío. O noso obxectivo é proporcionar aos nosos clientes embalaxes de PTFE de alta calidade que cumpran os seus requisitos de rendemento.
Pregunta 1: Cal é a diferenza entre a embalaxe de PTFE puro e a embalaxe de PTFE de grafito?
Resposta: O envase de PTFE puro está feito de fíos de PTFE 100% e ofrece a maior resistencia química e a menor fricción. É axeitado para aplicacións de baixa presión e baixa velocidade. A embalaxe de PTFE de grafito contén grafito, que mellora a condutividade térmica e reduce o desgaste. É axeitado para aplicacións de alta velocidade e alta temperatura. A elección depende das condicións de funcionamento da súa bomba.
Pregunta 2: Cantas veces se debe substituír a embalaxe de PTFE?
Resposta: O intervalo de substitución depende das condicións de funcionamento, o grao de embalaxe e a calidade da instalación. En xeral, a empaquetadura de PTFE debe substituírse cando comeza a filtrarse excesivamente ou cando o prensaestopas tense ata o seu límite. Unha embalaxe ben instalada e mantida adecuadamente pode durar de 6 a 12 meses no servizo típico da bomba. En aplicacións químicas agresivas ou de alta velocidade, o intervalo pode ser máis curto.
Pregunta 3: Pódese usar o envase de PTFE en bombas alimentarias e farmacéuticas?
Resposta: Si, o envase de PTFE pódese usar en bombas de alimentos e farmacéuticas se está fabricado con materiais conformes coa FDA e está libre de lubricantes non aprobados para o contacto con alimentos. A nosa fábrica ofrece un envase de PTFE de calidade alimentaria que cumpre os requisitos da FDA e da UE 10/2011. Especifique os seus requisitos regulamentarios ao realizar o pedido.
Pregunta 4: Cal é o procedemento correcto de apertado da glándula para a embalaxe de PTFE?
Resposta: a glándula debe ser apertada gradualmente e uniformemente, co eixe xirado entre os axustes. Comeza apretando os dedos e despois aperta as porcas da glándula un sexto de volta á vez. Fai funcionar a bomba durante uns minutos e comprobe se hai fugas. Un lixeiro goteo (unhas gotas por minuto) é normal para as glándulas empaquetadas e axuda a lubricar a empaquetadura. Se a fuga é excesiva, presione a glándula outro sexto de volta. Non apriete demasiado, xa que isto pode provocar unha fricción excesiva e un desgaste do eixe.
Pregunta 5: Pódese usar o envase de PTFE con lodos abrasivos?
Resposta: Non se recomenda a embalaxe estándar de PTFE para as suspensións abrasivas porque as fibras de PTFE poden ser danadas polas partículas abrasivas. Para aplicacións abrasivas, recoméndase a empaquetadura de PTFE aramida ou a embalaxe cunha construción reforzada. Estes materiais ofrecen unha mellor resistencia á abrasión e á extrusión. O noso equipo técnico pode aconsellar sobre a mellor embalaxe para a súa aplicación de purín.
Embalaxe de PTFE é unha solución de selado versátil e fiable para aplicacións de bombas industriais. A súa excelente resistencia química, a baixa fricción e o amplo rango de temperaturas fan que sexa axeitado para unha ampla gama de fluídos de proceso. Non obstante, o seu rendemento depende de seleccionar a calidade correcta, comprender os límites de rendemento e instalalo correctamente. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica ten a experiencia e a capacidade para fabricar envases de PTFE de alta calidade para as aplicacións máis esixentes. Utilizamos materiais de alta calidade, trenzado de precisión e probas rigorosas para garantir que a nosa embalaxe cumpre os máis altos estándares de rendemento e fiabilidade.
Se estás selando bombas centrífugas, bombas alternas, mesturadores ou válvulas, convidámosche a contactar connosco para discutir as túas necesidades. Podemos proporcionar mostras, datos técnicos e solucións personalizadas. O noso compromiso coa calidade e a satisfacción do cliente convertéronos nun socio de confianza para aplicacións de selado industrial en todo o mundo.
Contacte hoxe con Ningbo Kaxite Sealing Materials Co., Ltdpara discutir os seus requisitos de embalaxe de PTFE e descubrir como os nosos produtos poden mellorar a fiabilidade das súas aplicacións de selado de bombas.
