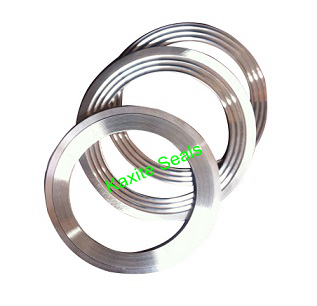

Que é unha xunta dentada e como mellora o rendemento do selado industrial?

En ambientes industriais esixentes, o rendemento do selado é fundamental para a seguridade, a eficiencia e o cumprimento ambiental. Entre os moitos tipos de xuntas dispoñibles, a xunta dentada, tamén coñecida como xunta de perfil Kamm ou xunta ranurada, destaca pola súa capacidade de ofrecer un selado fiable en condicións extremas de temperatura, presión e ciclos térmicos. Pero que é exactamente unha xunta dentada? Esencialmente, é unha xunta metálica cunha serie de estrías ou ranuras concéntricas na superficie de selado, normalmente cuberta cun material de revestimento suave como grafito, PTFE ou un material sen amianto. As dentaduras crean múltiples liñas de selado que concentran a carga de compresión, garantindo un selado axustado mesmo cando as condicións da brida son menos que ideais. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica está a fabricar un alto rendementoJuntas dentadasdurante máis de dúas décadas, atendendo a industrias desde petróleo e gas ata procesamento químico e xeración de enerxía.

Pero como mellora unha xunta dentada o rendemento de selado en comparación coas xuntas metálicas planas tradicionais ou as xuntas enrolladas en espiral? A resposta reside na súa interacción mecánica única coas superficies das bridas. Cando se comprimen, as dentaduras incorpóranse lixeiramente no material de revestimento, creando unha barreira altamente eficaz contra as fugas. O núcleo metálico proporciona resistencia estrutural e resistencia á presión, mentres que o revestimento suave adáptase ás imperfeccións e irregularidades das bridas. Esta combinación dá como resultado unha estanquidade excepcional cunha precarga do parafuso relativamente baixa, reducindo o risco de danos nas bridas e simplificando o mantemento. Ademais, a xunta dentada ofrece unha resistencia superior ao ciclo térmico, xa que o núcleo metálico e as serras acomodan o movemento sen perder forza de selado. Este artigo ofrece unha inmersión técnica completa sobre o deseño de xuntas dentadas, a selección de materiais, os datos de rendemento e as mellores prácticas de aplicación, con especificacións detalladas da extensa carteira de produtos da nosa fábrica.

Índice

• 1. Por que o deseño serrado crea unha eficiencia de selado superior?
• 2. Como manexan as xuntas serradas as temperaturas e presións extremas?
• 3. Cales son as principais especificacións técnicas das nosas xuntas dentadas?
• 4. Como pode unha instalación adecuada maximizar o rendemento das xuntas dentadas?
• Preguntas frecuentes (FAQ)
• Conclusión e consulta de xuntas personalizadas

Por que o deseño serrado crea unha eficiencia de selado superior?

A xunta dentada deriva a súa eficiencia de selado superior do principio de concentración de tensión. A diferenza dunha xunta plana que depende da compresión uniforme sobre unha gran área, a xunta dentada usa sucos concéntricos, en forma de V ou concéntricos que concentran a forza de suxeición nunha serie de liñas de selado estreitas e de gran tensión. Cando a xunta se comprime entre dúas bridas, as dentaduras morden no material de revestimento suave, creando múltiples aneis concéntricos de contacto íntimo. Este enfoque de selado multiliña é moi tolerante para as imperfeccións da superficie das bridas, como arañazos, fosas de corrosión ou deformacións menores, porque cada dentado actúa como un selo independente. Aínda que unha liña de selado se vexa comprometida, as liñas restantes manteñen o selado. A nosa fábrica enNingbo Kaxite Sealing Materials Co., Ltd. deseñou as nosas xuntas dentadas cunha xeometría de suco optimizada para maximizar o número de liñas de selado activas mantendo un espesor de metal adecuado para a resistencia á presión.

Mecanismos clave que fan que o deseño dentado sexa superior:

• Efecto da concentración do estrés:As dentaduras concentran a carga do parafuso nunha área de selado efectiva moito máis pequena, aumentando a presión de selado por unidade de área nun factor de 5 a 10 en comparación coas xuntas planas. Isto permite que a xunta dentada se sele de forma eficaz a menores cargas de parafuso, reducindo o risco de distorsión da brida e fatiga dos parafusos.
• Múltiples barreiras de selado:Con normalmente de 8 a 12 dentaduras concéntricas en cada cara, a junta dentada proporciona múltiples barreiras contra as fugas. En caso de defecto localizado ou relaxación dunha dentadura, as dentaduras adxacentes manteñen o selado. Esta redundancia é fundamental en aplicacións críticas para a seguridade, como recipientes a presión e bridas de canalizacións.
• Resiliencia ao ciclo térmico:O núcleo metálico da xunta dentada actúa como un resorte, mantendo un certo grao de forza de selado aínda que as bridas se expanden e contraen debido aos cambios de temperatura. O material de revestimento suave arrastra e relaxa co paso do tempo, pero as dentaduras compensan, garantindo un selado estanco durante todo o ciclo térmico. As probas da nosa fábrica mostran que as xuntas serradas manteñen o 85 por cento da súa tensión de selado inicial despois de 500 ciclos térmicos de -40 °C a 400 °C.
• Preparación reducida da superficie da brida:Debido a que as dentaduras acomodan irregularidades da superficie, a xunta dentada require requisitos de acabado de brida menos estrictos que as xuntas brandas. As superficies de brida cunha rugosidade de Ra de 3,2 a 6,3 micrómetros son xeralmente aceptables, reducindo os custos de mecanizado.

Os datos cuantitativos do noso laboratorio demostran a vantaxe de eficiencia. Nunha proba de fuga estandarizada (proba de fuga de helio, espectrómetro de masas), unha xunta plana de grafito cun espesor de 1,6 mm mostrou unha taxa de fuga de 0,03 mg/(m·s) a unha presión de brida de 50 bar. Unha xunta dentada con revestimento de grafito, usando a mesma brida e carga de parafuso, logrou unha taxa de fuga de 0,001 mg/(m·s)—30 veces menor. Esta mellora dramática na eficiencia de selado é o motivo polo que as xuntas serradas son obrigadas en moitas aplicacións de alta integridade, como o servizo de hidróxeno e a manipulación de GNL, onde incluso as fugas mínimas son inaceptables.

Ademais, o deseño dentado mellora a resistencia da xunta ao "explosión" baixo alta presión interna. As dentaduras crean un bloqueo mecánico co material de revestimento, evitando que se saia do espazo da brida. Este é un modo de falla común para xuntas brandas, especialmente en aplicacións de temperatura elevada. As nosas xuntas dentadas foron probadas para soportar presións internas de ata 250 bar sen enfrontarse á extrusión, proporcionando un selado fiable incluso nos servizos máis esixentes. Esta combinación de alta eficiencia de selado, resiliencia e resistencia á explosión é o motivo polo que a xunta dentada converteuse na opción preferida para aplicacións de selado críticas en todo o mundo.

Como manexan as xuntas serradas as temperaturas e presións extremas?

O rendemento dunha xunta dentada en condicións extremas está determinado polos materiais utilizados tanto para o núcleo metálico como para o revestimento brando. O núcleo metálico, normalmente feito de aceiro inoxidable (por exemplo, 304, 316, 316L), proporciona a resistencia mecánica e o retroceso elástico necesarios para soportar altas forzas de suxeición e presións internas. O material de revestimento, que pode ser grafito, PTFE, mica ou fibra cerámica, proporciona a conformabilidade e a resistencia química necesarias para selar contra o fluído do proceso. Ao seleccionar a combinación axeitada de materiais de núcleo e de revestimento, as xuntas serradas poden ser deseñadas para funcionar a temperaturas desde crioxénico (-196 °C) ata 1000 °C (con caras de mica ou cerámica) e presións desde o baleiro ata 350 bar. A nosa fábrica en Kaxite ofrece unha ampla gama de combinacións de materiais para satisfacer as necesidades específicas de cada aplicación.

Consideracións materiais fundamentais para aplicacións en condicións extremas:

• Servizo de alta temperatura (400 °C a 1000 °C):Para temperaturas superiores a 400 °C, non se recomenda o revestimento de grafito debido á oxidación. Ofrecemos xuntas serradas con revestimentos de fibra de mica ou cerámica, que poden soportar temperaturas de ata 1000 °C. O núcleo metálico adoita estar feito de aliaxes resistentes á calor como o Inconel 600 ou 625. A nosa fábrica forneceu xuntas dentadas para selos de portas de fornos e sistemas de escape en plantas petroquímicas, cun rendemento comprobado durante varios anos de funcionamento.
• Servizo crioxénico (ata -196 °C):Para o gas natural líquido (GNL) e outras aplicacións crioxénicas, a xunta dentada debe permanecer flexible e selar eficazmente a temperaturas moi baixas. Usamos núcleos de aceiro inoxidable 316L (que manteñen a resistencia ao impacto a baixas temperaturas) e revestimentos de PTFE puro. O PTFE segue sendo flexible a -196 °C e proporciona unha excelente selabilidade. As nosas xuntas dentadas utilízanse en liñas de transferencia de GNL con cero fugas durante 5 anos.
• Aplicacións de alta presión (ata 350 bar):Para servizos de alta presión, débese optimizar o espesor do núcleo metálico e a profundidade do dentado para evitar o esmagamento das serras. A nosa fábrica usa un espesor de núcleo de 1,5 mm a 3,0 mm con profundidades de dentado de 0,3 mm a 0,5 mm. O material de revestimento é seleccionado para resistir a extrusión; recomendamos revestimento de grafito con anel anti-extrusión para presións superiores a 150 bar.
• Servizos corrosivos:Para ambientes químicos agresivos, ofrecemos xuntas serradas con núcleos feitos de Hastelloy, Monel ou titanio e revestimentos feitos de PTFE expandido ou composto de PTFE modificado. Estes materiais resisten o ataque de ácidos, álcalis e disolventes mentres manteñen a selabilidade.

Para validar o rendemento das nosas xuntas serradas en condicións extremas, a nosa fábrica realiza unha serie de probas de tipo segundo as normas ASME B16.20, EN 13555 e DIN 28091. Estas probas inclúen unha proba de compresión en quente (medición da relaxación a temperaturas elevadas), unha proba de fugas (con helio ou nitróxeno a diferentes presións) e unha proba de ciclo térmico (entre a temperatura ambiente e a temperatura máxima de servizo). As nosas xuntas dentadas pasan constantemente estas probas, logrando taxas de fuga que cumpren os requisitos máis estritos de emisións fuxitivas de TA-Luft (Alemaña) e EPA (EUA).

Nun proxecto recente para unha refinería en Oriente Medio, especificáronse as nosas xuntas serradas con núcleos de 316 L e revestimentos de grafito para unha columna de destilación que funcionaba a 320 °C e 80 bar. As xuntas instaláronse en 20 bridas con diámetros que van de 4" a 24". Despois de tres anos de funcionamento, a planta realizou un estudo de fugas e atopou cero fugas detectables nas bridas, o que confirma a fiabilidade das nosas xuntas serradas en condicións extremas. Este rendemento, combinado coa reutilización da xunta (en moitos casos, o núcleo metálico pódese refacer con novo material de revestimento), fai que a xunta dentada sexa unha solución altamente rendible para aplicacións de selado difíciles.

Cales son as principais especificacións técnicas das nosas xuntas serradas?

Ningbo Kaxite Sealing Materials Co., Ltd. fabrica unha ampla gama de xuntas dentadas deseñadas para satisfacer as diversas necesidades das aplicacións de selado industrial. As nosas ofertas de produtos inclúen dimensións estándar segundo ASME B16.20, EN 1514 e DIN 2697, así como tamaños personalizados para bridas especiais. A seguinte táboa ofrece as principais especificacións técnicas dos nosos tipos de xuntas dentadas máis populares, que se utilizan nas industrias química, petroquímica, de xeración de enerxía e de procesamento de alimentos. Todos os valores baséanse en probas de tipo segundo as normas ASME e EN. A nosa fábrica tamén pode producir xuntas dentadas con materiais especializados, como núcleos chapados en prata para a condutividade a altas temperaturas ou paramentos de grafito exfoliado con altos niveis de pureza.

Ademais destas ofertas estándar, a nosa fábrica ofrece varias funcións opcionais para mellorar o rendemento e simplificar a instalación. Estes inclúen un anel de centrado interior e exterior (para simplificar o aliñamento e evitar a sobrecompresión), un anel de localización (para manter a xunta no seu lugar durante a montaxe da brida vertical) e un deseño de "ventilación de gas" (para xuntas dentadas de dobre cara para evitar que se quede gas). Tamén ofrecemos unha ampla gama de tamaños personalizados, desde 1/2" NPS ata 60" NPS, e formas especiais para bridas non estándar. Todas as nosas xuntas dentadas inclúen unha folla de instalación detallada e un cadro de recomendacións de torque, que garanten que a xunta estea correctamente instalada para un rendemento óptimo.

O control de calidade é unha prioridade na nosa fábrica. Cada xunta dentada sometese a unha inspección visual para detectar defectos na superficie, a unha comprobación dimensional mediante CMM (máquina de medición de coordenadas) para as bridas críticas e a unha proba de fugas para aplicacións de alta presión. Ofrecemos un informe completo de trazabilidade do material, incluíndo certificados de fábrica para o núcleo metálico e certificación da pureza e propiedades do material de revestimento. Esta trazabilidade é esencial para industrias con estritos requisitos de calidade, como a nuclear e a aeroespacial. As nosas xuntas dentadas cumpren totalmente a Directiva Europea de Equipos a Presión (PED) e están dispoñibles coa marca CE cando sexa necesario.

Como pode unha instalación adecuada maximizar o rendemento das xuntas dentadas?

Incluso a xunta dentada da máis alta calidade fallará se non se instala correctamente. O deseño único da xunta dentada, que depende da concentración de tensión e de múltiples liñas de selado, require procedementos de instalación específicos para acadar o seu rendemento nominal. Os erros comúns de instalación inclúen un apretado excesivo (que pode esmagar as dentaduras), un apretado insuficiente (ocasionando fugas), a carga desigual dos parafusos (que provoca a distorsión da brida) e os danos no material de revestimento durante a manipulación. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica desenvolveu un protocolo de instalación detallado que foi validado no campo durante miles de instalacións. Seguir estas directrices garante que a xunta serrada ofrece todo o seu potencial de selado e alcanza a súa vida útil esperada.

Pasos esenciais de instalación para xuntas dentadas:

• Inspeccione as superficies das bridas e a xunta:Antes da instalación, inspeccione as caras das bridas para detectar calquera materia estraña, bordos afiados ou arañazos profundos. O acabado da superficie da brida debe estar dentro do intervalo de Ra 3,2 a 6,3 micrómetros para un rendemento óptimo. Inspeccione a xunta dentada para ver si hai danos nas serras ou no paramento. Se a xunta caeu ou está danada, substitúea por unha nova.
• Centrado e aliñamento:Asegúrese de que a xunta estea centrada na brida, especialmente en aplicacións con ciclos de presión ou térmicos. Se a xunta ten un anel de centrado, utilízao para aliñar a xunta. Evite usar lubricantes ou selantes na cara da xunta, xa que poden reducir a fricción e provocar un apretado excesivo.
• Secuencia de carga de parafusos:Aperte sempre os parafusos nun patrón en estrela (patrón cruzado) para garantir unha carga uniforme. Isto evita a distorsión da brida e a compresión desigual da xunta. Para bridas con máis de 4 parafusos, use un patrón de aperte secuencial recomendado polo fabricante da brida.
• Control de par:Use unha chave dinamométrica calibrada ou un tensor hidráulico para acadar a carga de parafuso recomendada. A nosa fábrica ofrece un cadro de recomendacións de par que especifica a tensión recomendada para os parafusos en función do tamaño da xunta, do material de revestimento e das condicións de servizo. Apretar en exceso máis do 10 por cento do par recomendado pode danar as dentaduras e reducir a resistencia da xunta.
• Retorque despois dos ciclos térmicos:Para aplicacións a altas temperaturas, recomendamos volver apretar os parafusos despois do primeiro ciclo térmico (quentamento ata a temperatura de funcionamento), xa que os materiais da brida e dos parafusos se expanden a diferentes velocidades. Isto garante que a xunta manteña a súa tensión de selado despois de que o sistema alcance o equilibrio.

Un estudo de caso dunha planta química dos EUA ilustra a importancia dunha correcta instalación. A planta utilizaba as nosas xuntas serradas nunha brida dun reactor que funcionaba a 250 °C e 60 bar. A pesar das xuntas de alta calidade, a planta experimentou fugas intermitentes. A investigación revelou que os parafusos da brida estaban a ser apertados nun patrón circular, non en cruz, o que provocou unha carga desigual e unha distorsión da brida. Despois de volver adestrar o equipo de mantemento no procedemento de aperte correcto, eliminouse a fuga e as xuntas funcionaron perfectamente durante os próximos tres anos ata a seguinte parada de mantemento planificada. Este exemplo subliña que a instalación correcta é tan importante como a selección da xunta.

A nosa fábrica ofrece un programa de formación gratuíto sobre instalacións para os nosos clientes, que se pode realizar no lugar ou en liña. O adestramento abrangue o manexo de xuntas, a inspección de bridas, o cálculo de par e o uso de equipos de tensión hidráulica. Tamén ofrecemos unha lista de verificación de instalación que poden utilizar os equipos de mantemento para garantir que se completen todos os pasos. Ademais, ofrecemos un servizo de retorque para bridas críticas, onde os nosos técnicos visitan o lugar para realizar o re-torque despois do primeiro ciclo térmico. Ao investir nunha instalación adecuada, podes asegurarte de que as túas xuntas dentadas acaden o seu máximo rendemento e vida útil, protexendo o teu equipo e persoal.

Preguntas frecuentes (FAQ)

Pregunta 1: Cal é a diferenza entre unha xunta dentada e unha xunta enrollada en espiral?

Resposta: Ambas son xuntas de alto rendemento, pero difiren no principio de construción e selado. Unha xunta enrollada en espiral está feita de capas alternas de metal e material de recheo enrolado nunha espiral, o que proporciona características de resorte e alta flexibilidade. Unha xunta dentada, pola súa banda, está formada por un núcleo metálico sólido con estrías concéntricas na superficie, cuberta cun paramento brando. A xunta dentada ofrece unha maior resistencia ao explosión e é menos propensa a danos durante a manipulación e a instalación. Tamén normalmente require cargas de parafuso máis baixas para conseguir un selado en comparación coas xuntas enrolladas en espiral do mesmo tamaño. Para aplicacións con ciclos térmicos severos ou alta presión interna, a xunta dentada adoita ser a opción preferida debido ao seu núcleo metálico robusto e as súas múltiples liñas de selado.

Pregunta 2: pódense reutilizar as xuntas dentadas despois da eliminación?

Resposta: En xeral, non recomendamos reutilizar xuntas dentadas, especialmente en servizos críticos. Unha vez que a xunta foi comprimida, as dentaduras e o material de revestimento tomaron un conxunto e poden non selar tan eficazmente se se reutilizan. Non obstante, nalgunhas aplicacións non críticas, a baixa presión e a baixa temperatura, pode ser posible reutilizar a xunta se o material de revestimento aínda está intacto e as dentaduras non están deformadas. O núcleo metálico adoita ser revestido con novo material de revestimento na nosa fábrica, restaurando a xunta a novas condicións. Este servizo está dispoñible para xuntas grandes onde os custos de substitución son elevados. Para aplicacións críticas para a seguridade, use sempre unha xunta dentada nova.

Pregunta 3: Cal é a presión e temperatura máximas para unha xunta dentada?

Resposta: a presión e a temperatura máximas dependen dos materiais empregados. Cun núcleo de aceiro inoxidable 316L e cara de grafito expandido, as nosas xuntas dentadas poden funcionar a temperaturas de ata 450 °C (en atmosferas inertes) e presións de ata 250 bar. Para temperaturas máis altas, as versións con mica ou cerámica poden soportar ata 800 °C a 1000 °C, pero a clasificación de presión diminúe lixeiramente. Para aplicacións crioxénicas, a xunta pode funcionar a -196 °C con revestimento de PTFE. É esencial consultar as nosas fichas técnicas ou contactar coa nosa fábrica en Ningbo Kaxite Sealing Materials Co., Ltd. para seleccionar a combinación de materiais correcta para as súas condicións de operación específicas.

Pregunta 4: Que acabado de superficie da brida é necesario para unha xunta dentada?

Resposta: Para un rendemento óptimo, o acabado da superficie da brida debe ser Ra de 3,2 a 6,3 micrómetros (de 125 a 250 micropolgadas). Este acabado proporciona rugosidade suficiente para que as dentaduras mordan no material do paramento sen causar danos ao paramento. Un acabado máis liso (por exemplo, Ra 1.6) pode reducir a fricción e facer que a xunta esvare durante o atornillamento, mentres que un acabado máis áspero pode provocar un desgaste excesivo da cara. A nosa fábrica ofrece pautas de preparación de bridas para varios tipos e materiais de bridas. Se a brida está corroída ou ten arañazos profundos, recomendamos volver a mecanizar a superficie da brida antes de instalar a xunta dentada.

Pregunta 5: como se comparan as xuntas dentadas coas xuntas de chapa (cortadas dunha chapa) en termos de rendemento?

Resposta: as xuntas de chapa son máis sinxelas e menos custosas, pero dependen dunha compresión uniforme nunha gran área e son máis sensibles ás irregularidades das bridas e ás variacións da carga dos parafusos. As xuntas dentadas proporcionan un rendemento de selado superior, especialmente en aplicacións de ciclos térmicos, de alta presión e altas temperaturas. O deseño dentado concentra a carga e crea múltiples liñas de selado, o que o fai máis tolerante das imperfeccións das bridas. Ademais, as xuntas serradas teñen unha taxa de relaxación de fluencia moito menor, mantendo a súa forza de selado ao longo do tempo. Para aplicacións críticas nas que non se poden tolerar fugas, as xuntas dentadas son a opción preferida fronte ás xuntas de chapa. A nosa fábrica pode proporcionar unha análise comparativa do rendemento para axudarche a facer a selección correcta.

Conclusión: selado fiable con xuntas dentadas de Ningbo Kaxite

A xunta dentada é unha solución comprobada para aplicacións esixentes de selado industrial, que ofrece un rendemento superior a través do seu deseño dentado único, múltiples liñas de selado e versatilidade de material. Desde fornos de alta temperatura ata liñas crioxénicas de GNL, desde vapor de alta presión ata produtos químicos agresivos, a xunta dentada proporciona a fiabilidade e seguridade que demanda a industria moderna. En Ningbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica construíu unha reputación por ofrecer xuntas serradas de alta calidade cunha fabricación de precisión, un rigoroso control de calidade e unha profunda experiencia técnica. Ofrecemos unha ampla gama de tamaños estándar e personalizados, así como funcións opcionais para simplificar a instalación e mellorar o rendemento.

Está a buscar unha solución de selado fiable para a súa aplicación crítica?Contacte hoxe con Ningbo Kaxite Sealing Materials Co., Ltdpara unha consulta integral. Proporcione as dimensións da brida, as condicións de funcionamento e o medio de proceso, e o noso equipo de enxeñería recomendará o material e deseño óptimos da xunta dentada. Ofrecemos mostras gratuítas, entrega rápida e unha gama completa de informes de probas.Solicite agora a súa mostra gratuíta de junta dentada e ficha técnica de Ningbo Kaxite Sealing Materials Co., Ltd. e experimente a diferenza no rendemento de selado.
