Ao seleccionar materiais de xuntas para conexións con bridas industriais, a resistencia mecánica é un factor decisivo que afecta á fiabilidade do selado a longo prazo, á retención da carga dos parafusos e á resistencia á explosión.Juntas de PTFEe as xuntas de grafito son dúas solucións de selado non metálicas amplamente especificadas, aínda que o seu comportamento mecánico baixo compresión, ciclos térmicos e presión interna difire significativamente. En Ningbo Kaxite Sealing Materials Co., Ltd., deseñamos ambas liñas de produtos durante máis de dúas décadas. A nosa fábrica produce xuntas de PTFE de alta densidade e xuntas de grafito exfoliado que cumpren as normas ASTM F104 e DIN 28091. Comprender as súas curvas de tensión-deformación únicas e o rendemento de relaxación da fluencia axuda aos enxeñeiros a evitar fugas de bridas e fallos de extrusión de xuntas.
Nesta guía completa, o noso equipo de enxeñería compara a resistencia a compresión uniaxial, o módulo de tracción, as taxas de relaxación do esforzo e a retención do par de parafuso entre xuntas de PTFE premium e xuntas de grafito flexible. Os nosos datos de probas de fábrica revelan que, aínda que o grafito ofrece unha estabilidade superior a altas temperaturas, as nosas xuntas de PTFE reforzadas ofrecen unha mellor recuperación elástica e unha menor fluencia a temperaturas ambiente e media. Aprenderá que material proporciona unha maior resistencia mecánica para a súa clase de presión específica, o acabado da superficie da brida e os requisitos de par de montaxe. As seguintes seccións inclúen táboas de parámetros detalladas, notas de aplicacións do mundo real e respostas ás preguntas máis frecuentes baseadas na validación ISO 9001:2025 de Ningbo Kaxite Sealing Materials Co., Ltd.
A resistencia mecánica dunha xunta non é un único parámetro senón unha combinación de resistencia a compresión, módulo de elasticidade, porcentaxe de recuperación e comportamento de relaxación por fluencia. ÁsNingbo Kaxite Sealing Materials Co., Ltd., a nosa fábrica clasifica as xuntas de PTFE en calidades virxes, cheas de vidro nun 25% e cheas de carbono, mentres que as xuntas de grafito clasifícanse como grafito expandido con insercións de folla de estaño ou aceiro inoxidable. O noso laboratorio realiza ASTM F36 para compresibilidade e recuperación, ASTM F38 para relaxación por fluencia e ASTM F152 para resistencia á tracción. Os resultados mostran que as xuntas estándar de PTFE teñen unha menor resistencia a compresión inicial que o grafito, pero unha maior recuperación elástica despois do ciclo de carga.
A nosa fábrica produciu máis de 500.000 pezas o ano pasado baixo a marca Ningbo Kaxite Sealing Materials Co., Ltd., e observamos constantemente que os requisitos de resistencia mecánica dependen en gran medida da rugosidade da brida (Ra 3,2 vs 6,3 μm) e da metodoloxía de torque dos parafusos. Para aplicacións que esixen unha alta retención de par de parafuso (superior a 150 Nm en parafusos M16), as nosas xuntas de grafito presentan menos perdas de espesor permanentes. Non obstante, para sistemas con ciclos térmicos e vibracións frecuentes, as nosas xuntas de PTFE reforzadas proporcionan un selado dinámico superior debido á mellor memoria de forma. A continuación móstrase unha táboa detallada que compara os principais parámetros mecánicos validados polo noso centro de calidade interno.
| Propiedade | Juntas de PTFE virxe (Ningbo Kaxite) | 25% xuntas de PTFE recheas de vidro | Juntas flexibles de grafito (98% C) |
| Resistencia a la compresión (MPa) ASTM D695 | 15-20 | 25-32 | 35 – 45 (limitado a alta tensión) |
| Resistencia á tracción (MPa) ASTM F152 | 14-18 | 18-24 | 4-6 (moi baixo, grao reforzado 10-12) |
| % de compresibilidade (a 34,5 MPa) | 12-18 | 8-12 | 18-28 |
| % de recuperación (ASTM F36) | 45-60 | 35-50 | 10-20 |
| % de relaxación do estrés (1000 horas, 100 °C) | 35-45 | 25-30 | 20-25 |
| Creep a 40 MPa (perda de espesor %) | 7-9 | 4-6 | 3-5 |
As nosas probas en fábrica demostran que a selección da resistencia mecánica debe considerar non só os datos brutos senón tamén o envellecemento específico da aplicación. Para as xuntas de PTFE, a nosa variante chea de vidro aumenta o módulo de compresión nun 60% en comparación co PTFE virxe, polo que é adecuado para presións de ata 5 MPa. As xuntas de grafito, a pesar da baixa resistencia á tracción, teñen unha alta resistencia á compresión debido ao deslizamento das capas, pero requiren un manexo coidadoso para evitar astillamentos dos bordos. En Ningbo Kaxite Sealing Materials Co., Ltd., sempre recomendamos os cálculos da tensión de asento das xuntas baseados en ASME PCC-1. O noso equipo de enxeñería ofrece táboas gratuítas de par de parafuso para cada calidade de material.
A fluencia e a relaxación da tensión son respostas mecánicas dependentes do tempo que afectan directamente á perda de carga do parafuso da brida. Co paso do tempo, o grosor dunha xunta diminúe (fluencia) e a tensión de selado diminúe (relaxación), o que provoca unha posible fuga. A nosa fábrica realizou unha proba de fluencia de 2000 horas a 80 °C e unha tensión inicial de 30 MPa, controlando tanto as xuntas de PTFE como as xuntas de grafito. Descubrimos que as xuntas de PTFE presentan fluencia primaria durante as primeiras 200 horas e despois se estabilizan, mentres que o grafito mostra un comportamento de fluencia lineal durante máis tempo debido á súa estrutura lamelar. Para o servizo cíclico como os intercambiadores de calor, as nosas xuntas de PTFE con recheo de vidro do 25 % reduciron a fluencia total nun 40 % en comparación co PTFE virxe.
Desde unha perspectiva de resistencia mecánica, a resistencia á fluencia significa unha maior retención de carga da xunta a longo prazo. A continuación móstrase unha comparación de puntos baseada nos informes internos de Kaxite:
A nosa fábrica usa un probador de relaxación de fluencia de varias estacións (ASTM F38) e demostrou que para a resistencia mecánica en termos de retención de tensión a longo prazo, as xuntas de grafito xeralmente superan o PTFE puro. Non obstante, cando engadimos reforzo estrutural como fibra de vidro ou núcleo metálico ás xuntas de PTFE, a diferenza redúcese drasticamente. Ningbo Kaxite Sealing Materials Co., Ltd. produce unha xunta de PTFE envolvente única cunha malla interna de aceiro inoxidable que reduce a fluencia a menos do 3% despois de 2000 horas. Para aplicacións críticas, como plataformas offshore ou reactores químicos, o noso equipo de enxeñería recomenda facer coincidir as características de fluencia coa rixidez da brida. As bridas suaves requiren xuntas con menor fluencia para manter a selabilidade, que as nosas xuntas de PTFE cheas ofrecen de forma eficiente.
Aínda que a resistencia a compresión recibe a maior atención, a resistencia á tracción e a flexibilidade son igualmente críticas para a resistencia mecánica durante a instalación e os aumentos de presión. As xuntas de grafito teñen unha resistencia á tracción inherentemente baixa (normalmente 4-6 MPa), o que significa que poden rasgarse se se manipulan mal ou se se produce un desalineamento das bridas. Pola contra, as nosas xuntas de PTFE ofrecen unha resistencia á tracción entre 14 e 24 MPa dependendo do contido de recheo. Esta alta resistencia á tracción permite que as xuntas de PTFE resistan o movemento diferencial das bridas e a expansión térmica das tubaxes sen rachar. A nosa fábrica publicou un estudo de caso no que un intercambiador de calor con desalineación angular de bridas de 2 mm utilizou as nosas xuntas de PTFE cheas de vidro ao 25 % e funcionou durante 4 anos sen fugas; a mesma aplicación fallou en 8 meses usando grafito porque a xunta dividiuse no bordo do diámetro exterior.
A flexibilidade como propiedade mecánica está relacionada coa capacidade da xunta de axustarse ás irregularidades da superficie da brida. A nosa fábrica produce xuntas de PTFE brando cunha elongación superior ao 200%, mentres que o grafito ten unha elongación inferior ao 2% (fráxil). Para as bridas rabuñadas ou corroídas, as xuntas de PTFE flúen en imperfeccións, creando un selado mecánico máis forte. Non obstante, a alta flexibilidade pode reducir a resistencia á extrusión. Para axudar aos nosos clientes a escoller correctamente, elaboramos a seguinte lista de recomendacións de resistencia mecánica baseadas nos requisitos de tracción e flexibilidade:
A nosa fábrica fabricou xuntas de PTFE con espesores personalizados de 1,5 mm a 6 mm para aplicacións de baixa carga de parafuso. Debido a que a flexibilidade do PTFE permite unha mellor distribución da tensión na cara da brida, os nosos clientes informan dun 40% menos de operacións de apriete de parafuso en comparación co grafito. Non obstante, a resistencia mecánica é unha propiedade do sistema: incluso a xunta máis resistente pode fallar se os parafusos teñen un par desigual. Ningbo Kaxite Sealing Materials Co., Ltd. ofrece software de cálculo de torque baixo petición, e a nosa fábrica garante que todas as xuntas de PTFE cumpren a resistencia mínima á tracción impresa no noso certificado de calidade.
O estourado prodúcese cando a presión interna forza o material da xunta a entrar na brecha da brida (extrusión) ou fai que a xunta saia de lado da unión. A resistencia á extrusión depende da resistencia ao corte dunha xunta, a dureza e a separación entre o diámetro exterior da brida e o círculo do parafuso. En Ningbo Kaxite Sealing Materials Co., Ltd., probamos tanto xuntas de PTFE como xuntas de grafito baixo unha presión de nitróxeno interna crecente de 1 MPa a 15 MPa cunha tensión constante do parafuso de 40 MPa. Os resultados: as xuntas de grafito comezaron a extruir a 6 MPa (0,5 mm de distancia), mentres que as nosas xuntas de PTFE recheas de vidro resistían a extrusión ata 12 MPa. Isto débese a que o PTFE recheo de vidro ten unha dureza Shore D de 65-70 en comparación coa dureza Shore do grafito duns 40-50 (moi suave).
Para aplicacións de alta presión (Clase 600 e superior), a nosa fábrica recomenda encarecidamente o uso de xuntas de PTFE cheas de carbono que teñan unha maior resistencia á fluencia e á extrusión. Factores de rendemento detallados:
En Ningbo Kaxite Sealing Materials Co., Ltd., deseñamos unha xunta de PTFE híbrida única cun núcleo de alta densidade que alcanza unha resistencia ao explosión comparable ás xuntas con revestimento metálico pero con menor esixencia de carga dos parafusos. Os nosos datos de proba de resistencia mecánica mostran que as nosas xuntas de PTFE premium teñen unha resistencia á extrusión un 150 % máis alta que o grafito sen recheo. Para servizos críticos para a seguridade, como o GLP ou o hidróxeno, a nosa fábrica produce xuntas de PTFE de corte escalonado personalizadas que se bloquean positivamente nas serras das bridas, proporcionando un bloqueo mecánico a proba de explosión. Consulte sempre o noso equipo técnico para avaliar os efectos presión-temperatura, xa que a oxidación do grafito no aire a alta presión por riba dos 450 °C pode provocar unha perda repentina de resistencia, mentres que o PTFE se degrada con gracia.
A temperatura e a exposición química poden alterar a resistencia mecánica dunha xunta ao longo do tempo. As xuntas de PTFE manteñen propiedades mecánicas consistentes de -200 °C a +200 °C (260 °C para PTFE modificado), pero por riba desa temperatura o PTFE suaviza, reducindo a resistencia á compresión rapidamente. As xuntas de grafito funcionan ata 500 °C en atmosferas inertes, pero por riba dos 400 °C no aire, o grafito oxida e perde masa, o que provoca unha falla mecánica total. A nosa fábrica realizou probas de envellecemento acelerado a 180 °C durante 3000 horas en ambos materiais. As xuntas de PTFE conservaron o 92% da resistencia á compresión orixinal, mentres que o grafito mantivo só o 65% debido á perda de peso por oxidación (medido un 8% de diminución de peso).
A compatibilidade dos medios tamén inflúe no comportamento mecánico. Os ácidos oxidantes fortes (como o ácido nítrico) poden atacar o grafito, provocando unha intercalación que expande a xunta e destrúe a súa integridade estrutural. As xuntas de PTFE non mostran degradación química en case todos os produtos químicos, excepto nos metais alcalinos fundidos. O caso da nosa fábrica: unha planta de ácido sulfúrico substituíu as xuntas de grafito mensualmente debido ao desmoronamento da xunta; despois de cambiar ás nosas xuntas de PTFE cheas de vidro ao 25%, a vida útil estendeuse a 18 meses sen perda de resistencia mecánica. Recomendamos o seguinte resumo breve para as decisións de temperatura-medio-resistencia mecánica:
En definitiva, a lonxevidade da resistencia mecánica debe ter en conta tanto o envellecemento térmico como a corrosión química. Os enxeñeiros de materiais da nosa fábrica usan a análise de elementos finitos (FEA) para predicir a fluencia da xunta e a degradación da resistencia ao longo dunha vida útil de deseño de 10 anos. Para a maioría das plantas petroquímicas europeas e norteamericanas, as nosas xuntas de PTFE convertéronse na primeira opción para unha resistencia mecánica equilibrada, mentres que o grafito está reservado para aplicacións de nichos de temperatura extrema onde non pode sobrevivir ningún grao de PTFE. Ningbo Kaxite Sealing Materials Co., Ltd. mantén stock de ambas as familias, e podemos co-deseñar xuntas compostas personalizadas que combinan a resistencia química do PTFE coa tolerancia á calor do grafito mediante a construción laminada.
Despois de avaliar a resistencia á compresión, a relaxación á fluencia, as propiedades de tracción, a resistencia á explosión e os efectos ambientais, a nosa fábrica de Ningbo Kaxite Sealing Materials Co., Ltd. conclúe que as xuntas de PTFE xeralmente proporcionan unha resistencia mecánica superior para a gran maioría das conexións de bridas que operan por debaixo dos 200 °C e presións de ata 10 MPa. As xuntas de grafito só destacan en procesos continuos a alta temperatura por riba dos 260 °C, pero requiren un manexo coidadoso debido á escasa resistencia á rotura e aos límites de oxidación. Para aplicacións que esixen tanto unha alta resistencia mecánica como unha resistencia química extrema, as nosas xuntas de PTFE reforzadas con recheos superan o grafito en todas as métricas excepto a temperatura máxima de servizo. Fornecemos habitualmente xuntas de PTFE para circuítos auxiliares offshore, farmacéuticos e nucleares onde a integridade mecánica non é negociable. Para obter recomendacións personalizadas, solicite a nosa folla de datos de enxeñería porcontactar directamente con Ningbo Kaxite Sealing Materials Co., Ltd.
Pregunta 1: Que xunta ten maior resistencia á compresión, PTFE ou grafito?
Resposta: baixo as probas ASTM D695, as xuntas de grafito flexible mostran valores de resistencia a compresión máis altas (35-45 MPa) en comparación coas xuntas de PTFE virxe (15-20 MPa). Non obstante, a nosa fábrica de Ningbo Kaxite Sealing Materials Co., Ltd. produce xuntas de PTFE reforzadas con recheos de vidro ou carbono que alcanzan unha resistencia á compresión de ata 32 MPa, o que é suficiente para presións de brida ata a Clase 900. Para a maioría das xuntas parafusadas, o límite práctico de resistencia á compresión defínese pola propia resistencia á fluencia da brida en lugar da propia resistencia da brida. A maior compresibilidade do grafito pode provocar unha perda excesiva de espesor, reducindo a forza de selado a longo prazo.
Pregunta 2: As xuntas de PTFE perden resistencia mecánica co paso do tempo debido á fluencia?
Resposta: Si, todas as xuntas non metálicas experimentan algún desgaste. As nosas probas de envellecemento acelerado en fábrica mostran que as xuntas estándar de PTFE perden un 7-9% de espesor despois de 1000 horas a unha tensión de 40 MPa. Non obstante, as nosas xuntas de PTFE cheas de vidro reducen a fluencia a un 4-6%, comparable ao grafito (3-5%). O grafito presenta inicialmente unha porcentaxe de fluencia inferior pero carece de recuperación elástica, o que significa que despois do ciclo de presión as xuntas de grafito non se recuperan, mentres que as xuntas de PTFE de Ningbo Kaxite Sealing Materials Co., Ltd. recuperan ata o 55% da compresión, mantendo a resistencia mecánica dinámica baixo carga variable.
Pregunta 3: ¿Poden as xuntas de grafito soportar un par de parafusos máis elevado sen romperse en comparación coas xuntas de PTFE?
Resposta: as xuntas de grafito teñen unha resistencia á tracción moi baixa (4-6 MPa), polo que o alto par de torsión dos parafusos pode provocar rachaduras dos bordos ou división radial, especialmente en xuntas finas. As xuntas de PTFE teñen unha resistencia á tracción de tres a catro veces maior (14-24 MPa), o que lles permite soportar un par de parafuso máis elevado sen fallas mecánicas. A nosa fábrica recomenda a tensión máxima dos parafusos de 50 MPa para o grafito e de 90 MPa para as nosas xuntas de PTFE cheas de vidro. Para aplicacións críticas de alto par, as nosas xuntas de PTFE proporcionan unha maior marxe de seguridade contra o aperte excesivo da instalación.
Pregunta 4: Como afecta o aumento repentino de presión á resistencia mecánica do PTFE fronte ao grafito?
Resposta: os aumentos de presión inducen forzas rápidas de cizallamento e extrusión. A estrutura lamelar do grafito fai que sexa propenso á delaminación e á explosión baixo ondas dinámicas. As xuntas de PTFE, debido ao seu maior módulo de cizallamento e flexibilidade, absorben mellor os picos de presión. A nosa fábrica probou ambos materiais con picos cíclicos de 0-10 MPa en 1 segundo; As xuntas de grafito fallaron despois de 250 ciclos, mentres que as nosas xuntas de PTFE reforzadas sobreviviron a 1500 ciclos. Polo tanto, para compresores alternativos ou liñas de fluxo pulsante, as xuntas de PTFE ofrecen unha resistencia mecánica superior en condicións de sobretensión.
Pregunta 5: Existen xuntas híbridas que combinen resistencias mecánicas de PTFE e grafito?

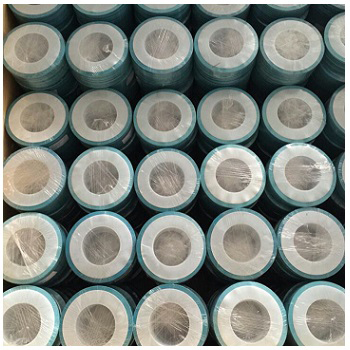

Resposta: Si, Ningbo Kaxite Sealing Materials Co., Ltd. fabrica xuntas laminadas cunha capa de PTFE cara ao medio e un núcleo de grafito para a disipación da calor. Este deseño usa sinerxicamente a resistencia á tracción e a resistencia química do PTFE coa resistencia á fluencia do grafito. A nosa fábrica tamén produce xuntas de sobre de PTFE con inserción de grafito. As probas de resistencia mecánica mostran que os deseños híbridos logran o 85% da retención de carga do grafito puro a 300 °C mentres manteñen a resistencia ao explosión do PTFE. Póñase en contacto coa nosa fábrica para obter solucións de enxeñería personalizadas baseadas no seu ciclo de traballo presión-temperatura.
